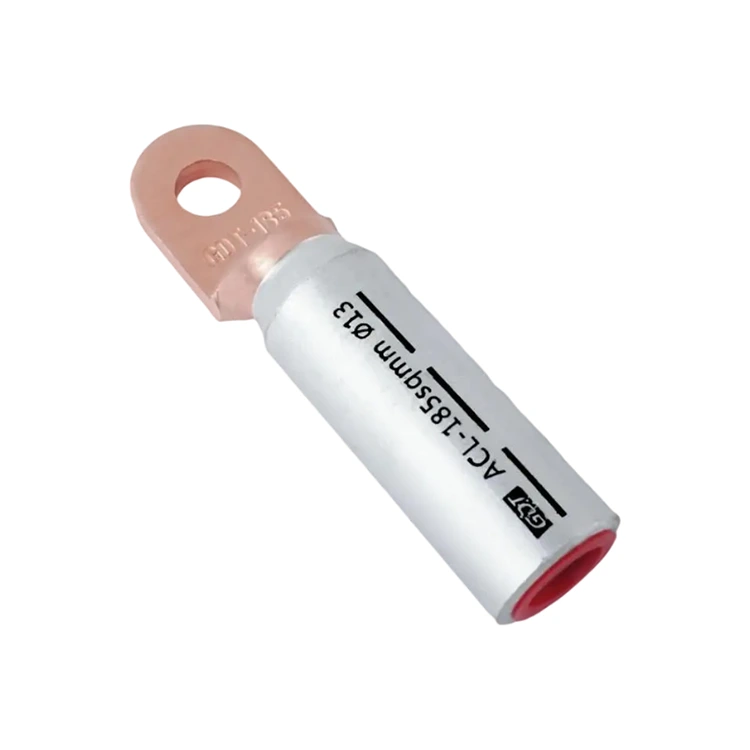

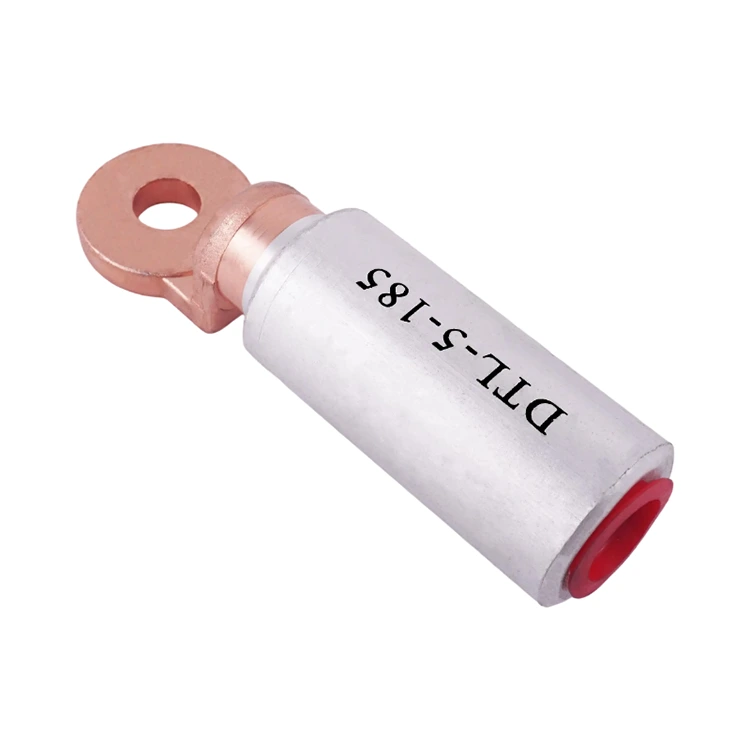

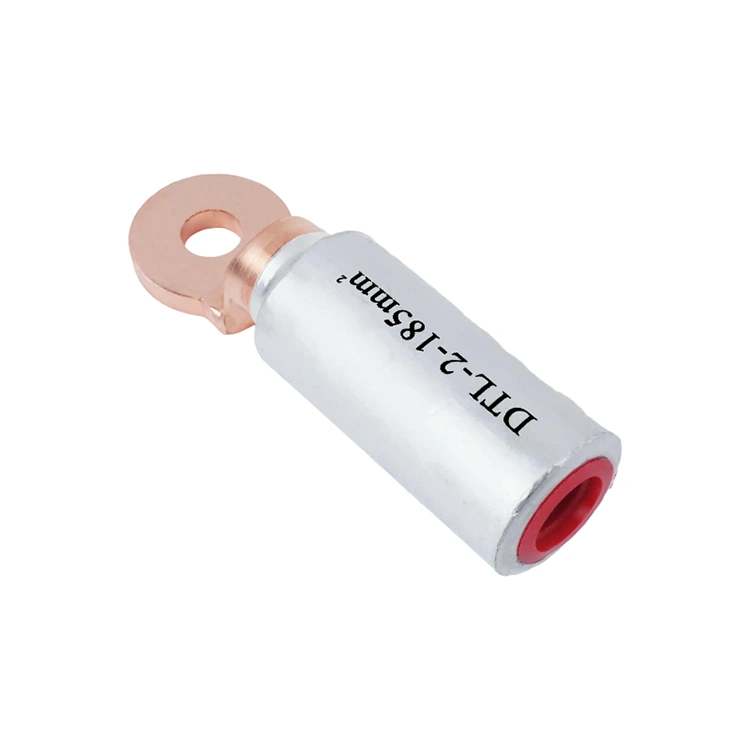

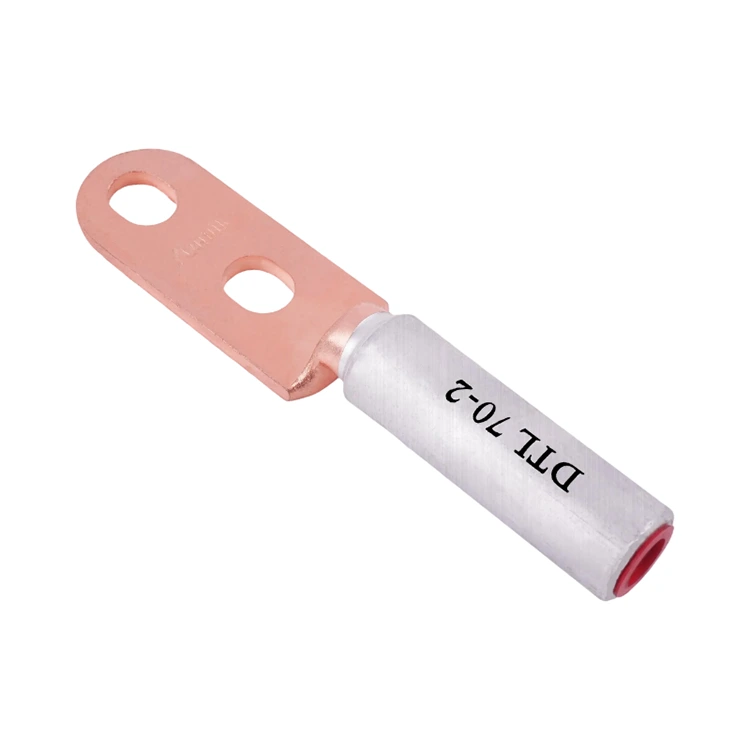

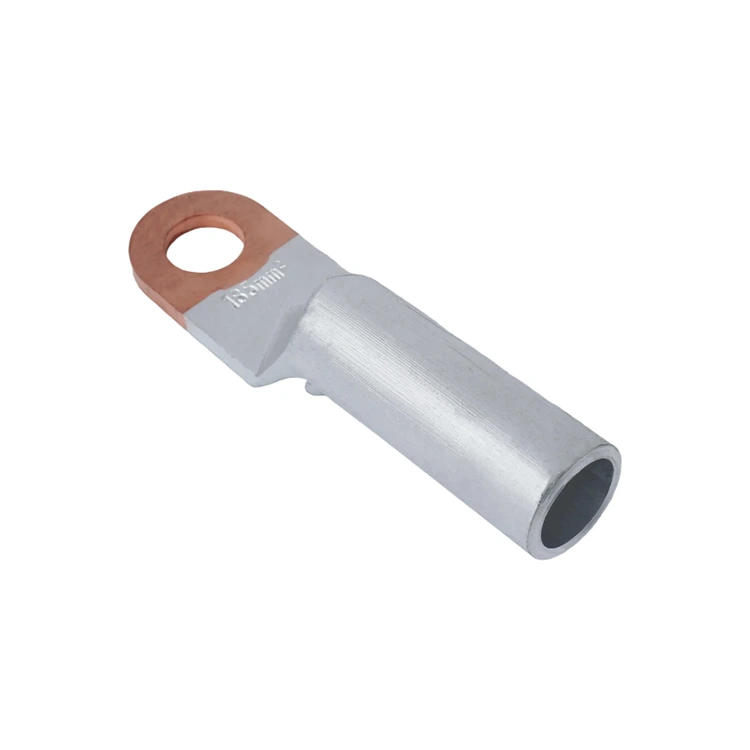

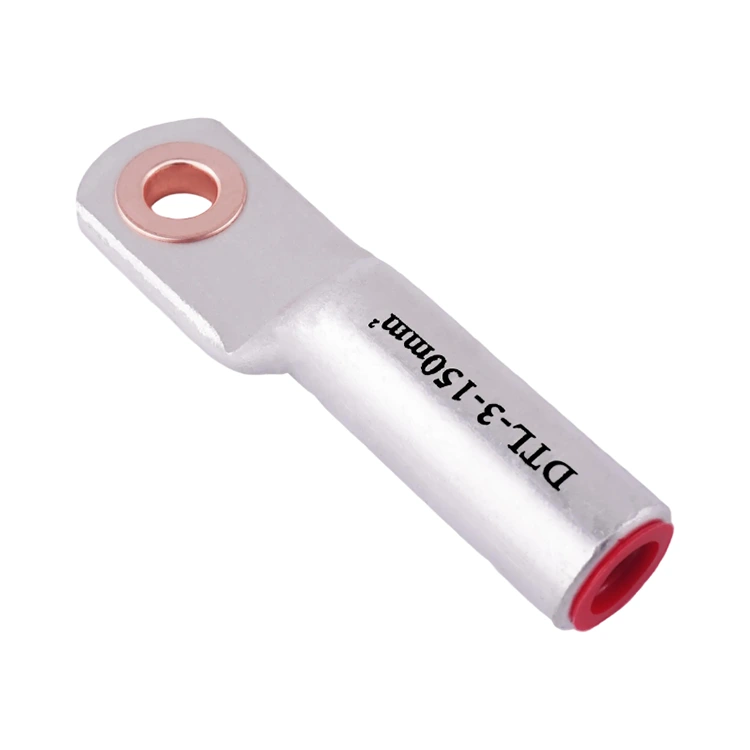

Kupfer-Aluminium-Übergangsklemme

Die Kupfer-Aluminium-Übergangsklemme stellt den Kern der Bimetall-Verbindungstechnologie dar – einen dauerhaft verbundenen Kupfer-Aluminium-Übergang, der sichere und zuverlässige Verbindungen zwischen unterschiedlichen Metallleitern ermöglicht. Dieses Terminal stammt aus der Zenko-Fabrik in China und nutzt Explosionsschweißen, um eine Verbindung auf atomarer Ebene an der Cu-Al-Grenzfläche herzustellen, die mechanischen oder gelöteten Verbindungen weit überlegen ist.

Im Gegensatz zu mechanischen Steckverbindern, die auf Klemmkraft basieren, erreicht die Kupfer-Aluminium-Übergangsklemme ihre Verbindung durch eine echte metallurgische Verbindung. Die Kupfer- und Aluminiumabschnitte sind auf molekularer Ebene dauerhaft verbunden – keine Klebstoffe, kein Lot, keine mechanischen Befestigungselemente an der Übergangszone. Diese Bindung kann sich mit der Zeit nicht lockern, zersetzen oder trennen.

Explosionsschweißtechnik

Der Herstellungsprozess hinter jedem Kupfer-Aluminium-Übergangsterminal:

●Kontrollierte Detonation: Präzise kalibrierte Sprengladung treibt Kupferplatte mit extremer Geschwindigkeit in Aluminium

●Strahlbildung: Durch den Aufprall entsteht ein Metallstrahl mit hoher Geschwindigkeit, der beide Oberflächen sofort reinigt

●Atombindung:  Saubere Oberflächen verschmelzen unter extremem Druck und schaffen so eine echte metallurgische Verbindung

●Wellige Schnittstelle: Die charakteristische wellenförmige Verbindungslinie sorgt zusätzlich zur atomaren Bindung für mechanische Verzahnung

●100 % Ultraschallprüfung:  Jeder Anschluss wird getestet, um die vollständige Verbindungsintegrität zu überprüfen

Hauptmerkmale

●Echte metallurgische Bindung: Cu-Al-Fusion auf atomarer Ebene – keine Zwischenschichten oder Klebstoffe

●Wellenförmige Bindungsschnittstelle: Die mechanische Verriegelung erhöht die Festigkeit über die atomare Bindung hinaus

●Keine galvanische Korrosion: Kein direkter Cu-Al-Kontakt am Übergangspunkt

●Extrem niedriger Widerstand:  Verbindungswiderstand ≤0,05 mΩ – niedriger als bei jeder mechanischen Verbindung

●Thermische Stabilität: Die Bindung hält Zyklen von -40 °C bis +125 °C ohne Zersetzung stand

●Vollformatbereich: 2,5 mm² bis 240 mm² mit M4- bis M10-Bolzenoptionen

Branchenübergreifende Anwendungen

Die Kupfer-Aluminium-Übergangsklemme dient als universelle Lösung überall dort, wo Kupfer- und Aluminiumleiter angeschlossen werden müssen:

● Verteilung und Übertragung elektrischer Energie

● Erneuerbare Energie (Solar, Wind, ESS)

● Herstellung von Automobilen und Elektrofahrzeugen

● Industrielle Automatisierungs- und Steuerungssysteme

● Gebäudeverkabelung und Bau

● Marine- und Offshore-Installationen

● Eisenbahn- und Verkehrsinfrastruktur

Qualitätssicherung

Jede Kupfer-Aluminium-Übergangsklemme von Zenko durchläuft eine umfassende Qualitätsprüfung:

●Ultraschallprüfung:  100 % Prüfung der Bindungsintegrität an jeder Produktionseinheit

●Scherprüfung:  Klebescherfestigkeit ≥80 MPa gemäß IEC 61238-1

●Widerstandsmessung:  Jeder Anschluss wurde auf einen Verbindungswiderstand von ≤0,05 mΩ überprüft

●Thermischer Wechseltest:  Batch-Probenahme für mehr als 2000 Zyklen

●Sichtprüfung:  Oberflächenbeschaffenheit, Beschichtungsqualität, Maßhaltigkeit

●Zugtest: Überprüfung der mechanischen Festigkeit der Crimpverbindung

Warum Zenko wählen?

Zenko beherrscht seit 2017 die Explosionsschweißtechnik und produziert jährlich Millionen von Bimetallklemmen. Unser Kupfer-Aluminium-Übergangsterminal ist der Branchenmaßstab für Verbindungsqualität und -konsistenz.

●Explosionsschweißkompetenz: 7+ Jahre spezialisierte Bimetallfertigung

●Konsistente Bindungsqualität:  CPK ≥1,67 bei kritischen Bindungsparametern

●ISO 9001-zertifiziert:  Umfassendes Qualitätsmanagementsystem

●Globale Zertifizierungen: UL, TÜV, CE, IEC anerkannt

●Technische Partnerschaft:  Anwendungstechnische Unterstützung für die optimale Terminalauswahl
