Was macht Rotkupfer-Kapillarrohre zu einer zuverlässigen Wahl für Präzisionsanwendungen?

Kapillarrohr aus rotem Kupferist ein Kupferrohr mit kleinem Durchmesser, das für Anwendungen entwickelt wurde, bei denen ein kontrollierter Flüssigkeits- oder Kältemittelfluss, kompakte Abmessungen, Wärmeübertragung, Korrosionsbeständigkeit und zuverlässige Verarbeitung wichtig sind. Seine Leistung hängt nicht nur vom Kupfermaterial selbst ab, sondern auch vom Rohrdurchmesser, der Wandstärke, der Maßtoleranz, der Sauberkeit, dem Oberflächenzustand und der Fertigungskonsistenz. In diesem Leitfaden wird erläutert, wie Kapillarrohre aus rotem Kupfer funktionieren, wo sie verwendet werden, was Käufer vor der Bestellung überprüfen sollten und wie häufige Probleme wie Verstopfung, Leckage, Verformung und inkonsistenter Durchfluss vermieden werden. Außerdem werden praktische Qualitätsüberlegungen für OEM-, Industrie-, Kühl-, HVAC- und Präzisionskomponentenanwendungen vorgestellt.

Inhaltsverzeichnis

1. Was ist ein Kapillarrohr aus rotem Kupfer?

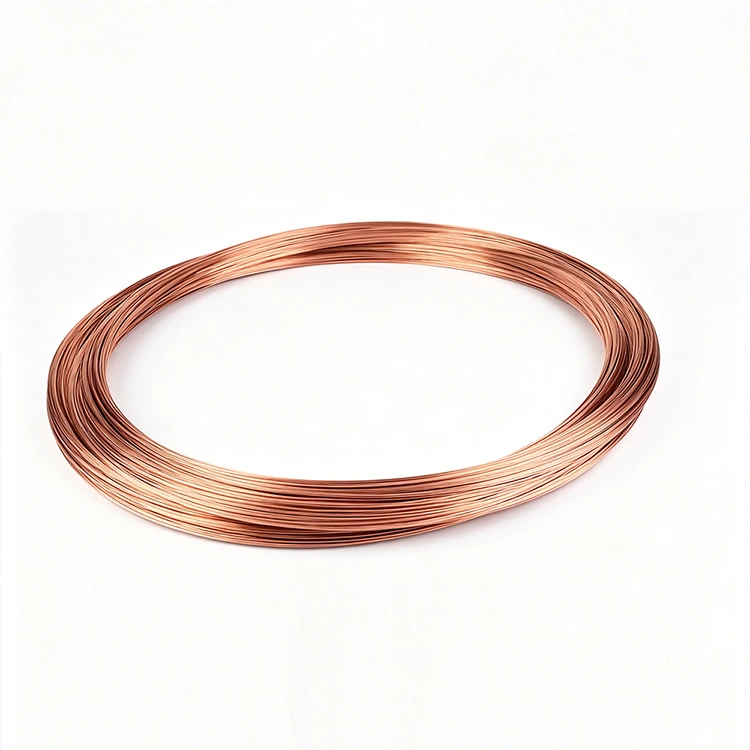

Ein Kapillarrohr aus rotem Kupfer ist ein schmales Rohr mit kleinem Durchmesser aus Kupfer, das üblicherweise verwendet wird, wenn ein kompakter Durchgang für die kontrollierte Bewegung einer Flüssigkeit oder eines Gases erforderlich ist. Der Begriff „rotes Kupfer“ bezieht sich im Allgemeinen auf Kupfer mit seinem charakteristischen rötlichen metallischen Aussehen und seinem hohen Kupfergehalt.

Im Gegensatz zu größeren Kupferrohren, die in erster Linie für den Transport großer Flüssigkeitsmengen ausgelegt sind, hat ein Kapillarrohr einen viel kleineren Innendurchmesser. Dieser kleine Durchgang kann einen erheblichen Strömungswiderstand erzeugen, wodurch das Rohr in Systemen nützlich ist, in denen der Durchfluss eingeschränkt, dosiert oder gesteuert werden muss.

In Kühlgeräten kann das Kapillarrohr beispielsweise als feste Strömungsdrosselungskomponente zwischen der Hochdruck- und der Niederdruckseite eines Systems fungieren. In anderen Anwendungen kann es als kompakter Wärmeübertragungskanal, Messleitung, Verbindungsrohr oder Präzisionsflüssigkeitskanal dienen.

2. Wichtige Material- und Leistungseigenschaften

Kupfer wird häufig für Präzisionsrohre verwendet, da es mehrere nützliche Eigenschaften in einem Material vereint. Für Käufer und Ingenieure hilft das Verständnis dieser Eigenschaften dabei, festzustellen, ob ein Kapillarrohr aus rotem Kupfer für eine bestimmte Betriebsumgebung geeignet ist.

Materialvorteile allein garantieren jedoch keine gute Leistung. Ein Rohr mit schlechter Dimensionskontrolle oder unzureichender innerer Sauberkeit kann selbst bei geeignetem Basiskupfer zu Problemen führen.

3. Allgemeine Anwendungen

Der kleine Innendurchgang eines Kapillarrohrs aus rotem Kupfer macht es besonders nützlich für Systeme, die einen kontrollierten Durchfluss oder kompakte Rohre erfordern. Typische Anwendungen sind:

Die richtige Rohrspezifikation hängt vom System und nicht nur vom Anwendungsnamen ab. Beispielsweise können zwei Kühlsysteme aufgrund von Unterschieden im Kältemittel, Betriebsdruck, der Temperatur, der Kompressorkapazität und der Systemarchitektur unterschiedliche Kapillarrohrabmessungen erfordern.

4. Wichtige Auswahlfaktoren

Die Auswahl des richtigen Kapillarrohrs aus rotem Kupfer erfordert mehr als die Überprüfung des Außendurchmessers. Käufer sollten einen vollständigen Satz technischer Anforderungen bereitstellen, damit das Rohr an die tatsächlichen Arbeitsbedingungen angepasst werden kann.

1. Innendurchmesser:Eine kleine Änderung des Innendurchmessers kann den Strömungswiderstand und das Systemverhalten erheblich beeinflussen.
2. Wandstärke:Die Wand muss eine ausreichende mechanische Festigkeit bieten und gleichzeitig den Platz- und Formungsanforderungen genügen.
3. Rohrlänge:Die Länge beeinflusst den Druckabfall und die Durchflusseigenschaften, insbesondere bei restriktiven Anwendungen.
4. Materialqualität:Die ausgewählte Kupfersorte sollte zur beabsichtigten Anwendung, zum Formungsprozess und zu den Umweltanforderungen passen.
5. Temperament:Für unterschiedliche Formungs- und Installationsanforderungen können weiche, geglühte oder härtere Bedingungen geeignet sein.
6. Oberflächenzustand:Die äußere Oberfläche sollte für die vorgesehene Verbindung, Optik und Montage geeignet sein.
7. Innere Sauberkeit:Rückstände von Partikeln, Öl, Feuchtigkeit oder Fertigungsrückstände können bei Rohren mit kleinem Durchmesser besonders problematisch sein.
8. Maßtoleranz:Konsistenz ist von entscheidender Bedeutung, wenn viele Tuben in der wiederholten Produktion verwendet werden.

5. Überlegungen zur Herstellung und Qualität

Bei Präzisionskupferrohren kann die Fertigungskonsistenz genauso wichtig sein wie die nominale Materialspezifikation. Ein zuverlässiger Produktionsprozess sollte das Rohr während des gesamten Ziehens, Kalibrierens, Glühens, Schneidens, Reinigens, Prüfens und Verpackens kontrollieren.

Bei der Maßprüfung sollten bei Bedarf sowohl die Außen- als auch die Innenmaße berücksichtigt werden. Bei Kapillaranwendungen ist die Innengeometrie besonders wichtig, da der kleine Durchgang wenig Spielraum für Maßabweichungen lässt.

Auch die Sauberkeit verdient besondere Aufmerksamkeit. Während des Transports und der Installation können Verunreinigungen in offene Rohrenden gelangen. Eine ordnungsgemäße Versiegelung, Schutzverpackung und geeignete Handhabungsverfahren tragen dazu bei, dieses Risiko zu verringern.

Ein professioneller Lieferant sollte auch in der Lage sein, klar über Materialspezifikationen, verfügbare Abmessungen, Toleranzen, Produktionskapazitäten, Inspektionsverfahren, Verpackung und Anpassungsoptionen zu kommunizieren. Eine klare technische Kommunikation verringert die Möglichkeit, ein Produkt zu erhalten, das einer nominellen Beschreibung entspricht, aber nicht den tatsächlichen Montageanforderungen entspricht.

6. Häufige Probleme und praktische Lösungen

Rohre mit kleinem Durchmesser können empfindlich auf Herstellungs- und Installationsfehler reagieren. Die folgenden Probleme gehören zu den Themen, die Entwicklungs- und Einkaufsteams berücksichtigen sollten.

Wenn ein System eine unerwartete Leistung erfährt, kann ein sofortiger Austausch der Röhre das zugrunde liegende Problem möglicherweise nicht lösen. Die Überprüfung des gesamten Systems, der Betriebsbedingungen, der Installationsmethode und der Rohrspezifikation kann eine zuverlässigere Diagnose ermöglichen.

7. Kapillarrohr aus rotem Kupfer im Vergleich zu Standard-Kupferrohr

Beide Produkte bestehen aus Kupfer, ihre beabsichtigten Funktionen können jedoch sehr unterschiedlich sein. Standardkupferrohre werden im Allgemeinen für den Flüssigkeitstransport, die Wärmeübertragung, strukturelle Verbindungen oder allgemeine Rohrleitungen ausgewählt. Ein Kapillarrohr wird eher mit Anwendungen mit kleinem Durchmesser, kontrolliertem Durchfluss und kompakten Abmessungen in Verbindung gebracht.

8. Einkaufscheckliste für Käufer

Einkaufsteams stoßen häufig auf ein einfaches Problem: In einem Lieferantenangebot ist möglicherweise ein Kupferkapillarrohr aufgeführt, die Spezifikation enthält jedoch möglicherweise nicht genügend Informationen, um festzustellen, ob das Produkt in der Endmontage funktioniert.

Bevor Sie eine Bestellung aufgeben, sollten Sie Folgendes bestätigen:

• ☐ Kupfermaterial und anwendbarer Standard
• ☐ Außendurchmesser und Innendurchmesser
• ☐ Wandstärke und Maßtoleranz
• ☐ Rohrlänge und Längentoleranz
• ☐ Temperament oder mechanischer Zustand
• ☐ Interne und externe Oberflächenanforderungen
• ☐ Interne Sauberkeitsanforderungen
• ☐ Gegebenenfalls Anforderungen an Leckage- oder Druckprüfungen
• ☐ Verpackung und Rohrendenschutz
• ☐ Musterfreigabe vor der Serienproduktion

Wenn das Rohr Teil eines Kühl- oder Flüssigkeitskontrollsystems ist, ist es auch wichtig, Betriebsbedingungen anzugeben, anstatt sich nur auf einen Produktnamen zu verlassen. Relevante Informationen können Arbeitsflüssigkeit, Temperaturbereich, Druckbedingungen, erwartete Strömungseigenschaften, Verbindungsmethode und verfügbarer Installationsraum sein.

9. Warum Fertigungskonsistenz wichtig ist

Für Unternehmen, die Kapillarrohre aus rotem Kupfer für die wiederholte Produktion kaufen, ist Konsistenz oft wertvoller als ein niedriges Erstangebot. Ein Rohr, das in einer Probe gut funktioniert, aber zwischen den Chargen erhebliche Unterschiede aufweist, kann zu Montageanpassungen, Produktionsabfall, Inspektionskosten und After-Sales-Risiken führen.

Wenzhou Zenko Metal Co., Ltd. kann bei der Beschaffung von Kupferrohrprodukten in Betracht gezogen werden, wenn klare Spezifikationen, stabile Fertigung und anwendungsorientierte Kommunikation wichtig sind. Für OEM- und Industriekäufer ist die Lieferantenbeziehung am nützlichsten, wenn technische Anforderungen vor der Produktion und nicht erst nach Auftreten eines Problems besprochen werden.

Ein starker Beschaffungsprozess sollte daher Produktspezifikationen mit der tatsächlichen Anwendung verbinden. Anstatt nur nach einem „Kapillarrohr aus rotem Kupfer“ zu fragen, können Käufer die erforderlichen Abmessungen, Materialerwartungen, Anwendungsumgebung, Menge, Toleranzen, Verarbeitungsanforderungen und Verpackungspräferenzen angeben. Dadurch erhält der Hersteller eine viel klarere Grundlage für Angebot und Produktion.

10. Häufig gestellte Fragen

11. Letzter Imbiss

Ein Kapillarrohr aus rotem Kupfer mag zwar wie eine einfache Komponente aussehen, aber seine geringen Abmessungen können dazu führen, dass seine Leistung stark von der Materialqualität, dem Innendurchmesser, der Länge, der Sauberkeit, der Toleranz und den Umformbedingungen abhängt. Für Kälte-, HVAC-, Instrumentierungs-, Wärmemanagement- und andere Präzisionsanwendungen ist die Auswahl des Rohrs entsprechend den tatsächlichen Betriebsanforderungen von entscheidender Bedeutung.

Der effektivste Einkaufsansatz besteht darin, zuerst die Anwendung zu definieren, dann die technischen Spezifikationen festzulegen und dann die Lieferanten auf der Grundlage von Fertigungskonsistenz, Qualitätskontrolle, Kommunikation, Anpassungsfähigkeit und Gesamtwert zu bewerten. Dies verringert das Risiko von Durchflussunregelmäßigkeiten, Verstopfungen, Leckagen, Verformungen und wiederholten Produktionsproblemen.
