Was macht Präzisions-Rotkupfer-Spulenrohre für die Wärmeübertragung und Flüssigkeitskontrolle zuverlässig?

Präzisions-Spiralrohr aus rotem Kupferwird häufig dort eingesetzt, wo zuverlässige Wärmeübertragung, kontrollierter Flüssigkeitsfluss, Flexibilität, Korrosionsbeständigkeit und Maßhaltigkeit wichtig sind. Seine kontinuierliche Spiralkonfiguration kann im Vergleich zu mehreren geraden Rohrabschnitten Verbindungen reduzieren und die Installation vereinfachen. Bei HVAC-, Kühl-, Wärmetauscher-, Sanitär-, Solarthermie- und Industrieanlagen hat die Qualität des Rohrs direkten Einfluss auf die Systemzuverlässigkeit. In diesem Leitfaden werden die Materialeigenschaften, Fertigungsaspekte, Maßanforderungen, Anwendungen, Anpassungsoptionen, Qualitätsprüfungen und Kaufaspekte erläutert, die Ingenieure und Käufer bei der Beschaffung von Präzisions-Spiralrohren aus rotem Kupfer berücksichtigen sollten.

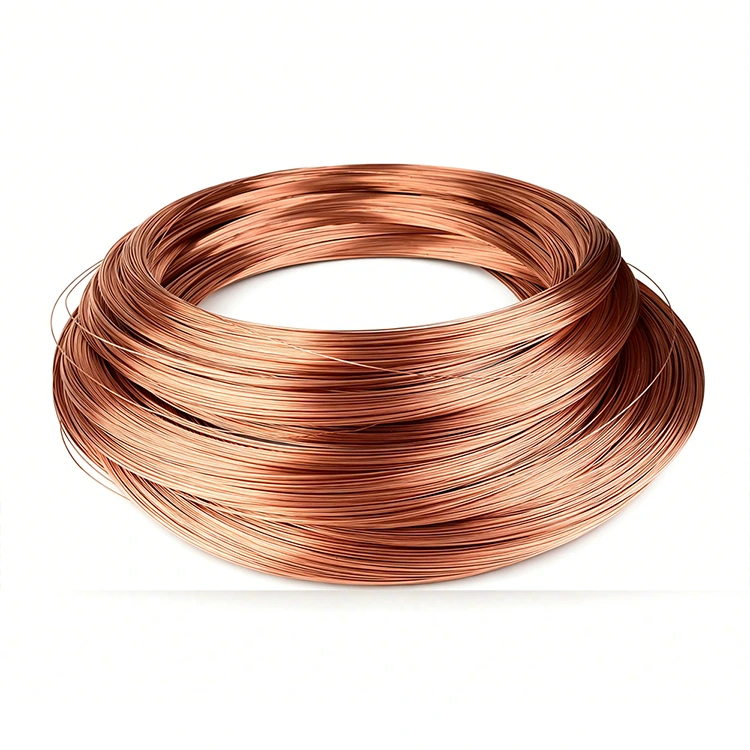

Was ist ein Präzisions-Spulenrohr aus rotem Kupfer?

Präzisions-Spulenrohre aus rotem Kupfer sind durchgehende Kupferrohre, die zu einer kontrollierten Spulenkonfiguration geformt sind. Der Begriff „rotes Kupfer“ bezieht sich im Allgemeinen auf hochreines Kupfer, während „Präzision“ Maßhaltigkeit, Oberflächenqualität, Wandstärkenkontrolle und zuverlässige Fertigungstoleranzen betont.

Im Gegensatz zu kurzen geraden Rohrabschnitten, die wiederholte Verbindungen erfordern, kann eine Spule eine wesentlich längere durchgehende Länge bieten. Diese Konfiguration ist besonders nützlich, wenn ein Projekt flexibles Routing, kompakte Lagerung oder weniger Verbindungspunkte erfordert.

Aufgrund seiner hohen Wärmeleitfähigkeit eignet sich Kupfer von Natur aus gut für Thermotransferanwendungen. Es bietet außerdem eine gute Duktilität, so dass ordnungsgemäß hergestellte Rohre geformt und gebogen werden können, ohne dass es während der Installation zu unnötigen Rissen kommt.

Wie die Spulenstruktur die Installation unterstützt

Das durchgehende Spulenformat ist eines der praktischsten Merkmale dieses Schlauchtyps. Bei Anwendungen, die lange Verlegewege erfordern, können Installateure mit längeren Rohrlängen arbeiten, anstatt viele kurze Abschnitte zu montieren.

• Weniger Verbindungspunkte:Lange durchgehende Längen können die Anzahl der erforderlichen Verbindungen bei geeigneten Installationen reduzieren.
• Flexibles Routing:Geglühte Kupferrohre können eine gekrümmte Verlegung ermöglichen, sofern die Anwendung dies zulässt.
• Effizienter Transport:Aufgerollte Produkte können weniger linearen Verpackungsraum beanspruchen als entsprechende gerade Längen.
• Schnellere Installation:Reduzierte Schneid- und Verbindungsanforderungen können die Arbeit vor Ort vereinfachen.
• Geringere potenzielle Leckage-Gefährdung:Weniger Verbindungen bedeuten möglicherweise weniger potenzielle Verbindungspunkte, die einer Inspektion bedürfen.

Diese Vorteile sind besonders relevant in der Kühlung, Klimaanlage, Wärmeübertragung, Wasserzirkulation und anderen Systemen, bei denen es auf Installationsflexibilität ankommt.

Materialeigenschaften, auf die es ankommt

Die Materialauswahl sollte zur Betriebsumgebung passen und sich nicht ausschließlich auf eine allgemeine Beschreibung „Kupferrohr“ verlassen. Unterschiedliche Kupferqualitäten und Herstellungsbedingungen können unterschiedliche Kombinationen von Leitfähigkeit, Formbarkeit, Festigkeit und Anwendungseignung bieten.

Bei anspruchsvollen Projekten sollten Käufer die genaue Materialbezeichnung, geltende Produktnorm, mechanische Anforderungen, Maßtoleranzen und Prüfdokumentation anfordern, anstatt sich nur auf den Materialnamen zu verlassen.

Fertigung und Präzisionskontrolle

Konsistente Rohrschlangen erfordern eine kontrollierte Herstellung von der Rohmaterialvorbereitung über das Formen, Ziehen, Glühen, Schneiden, Reinigen, Prüfen und Verpacken. Jede Stufe kann die endgültige Abmessung und Oberflächenbeschaffenheit des Rohrs beeinflussen.

Präzises Zeichnen ist besonders wichtig, wenn ein Projekt kontrollierte Außendurchmesser, Innendurchmesser, Wandstärken oder enge Maßtoleranzen erfordert. Glühen kann dann eingesetzt werden, wenn größere Flexibilität und Formbarkeit erforderlich sind.

Bei Präzisionsmetallkomponenten ist die Produktionskonsistenz ebenso wichtig wie die Spezifikation selbst. Ein Rohr, das einem Nennmaß entspricht, aber von Charge zu Charge erheblich variiert, kann bei der Montage und der Weiterverarbeitung zu Problemen führen.

Wichtige zu überprüfende Spezifikationen

Eine klare Einkaufsvorgabe verhindert Missverständnisse zwischen Käufer und Hersteller. Bevor ein Angebot angefordert wird, sollten Ingenieurteams die folgenden Parameter definieren.

Abhängig von der beabsichtigten Anwendung können Kupferrohre gemäß Standards wie ASTM B280 oder anderen anwendbaren internationalen Spezifikationen spezifiziert werden. Der richtige Standard sollte immer entsprechend dem tatsächlichen Systemdesign und den Anforderungen des Zielmarktes ausgewählt werden.

Wichtige industrielle Anwendungen

Das Präzisions-Spulenrohr aus rotem Kupfer eignet sich für ein breites Spektrum an thermischen und flüssigkeitsfördernden Anwendungen. Die genaue Rohrspezifikation sollte auf den Arbeitsdruck, die Temperatur, die Flüssigkeit, die Sauberkeitsanforderungen und die Installationsmethode abgestimmt sein.

1. HVAC und Kühlung:Kupferrohre werden häufig für Kältekreisläufe, Klimaanlagen, Kühlgeräte und Wärmemanagementbaugruppen verwendet.
2. Wärmetauscher:Aufgrund seiner Wärmeleitfähigkeit eignet sich Kupfer für Anwendungen, bei denen eine effiziente Wärmeübertragung erforderlich ist.
3. Sanitär- und Wassersysteme:Für die Wasserzirkulation und Flüssigkeitsverteilung können geeignete Kupferrohre verwendet werden, sofern das Material mit der Anwendung kompatibel ist.
4. Solarthermische Anlagen:Kupferwendelrohre können in thermische Zirkulations- und Wärmeübertragungssysteme integriert werden.
5. Industrieausrüstung:Kundenspezifische Kupferrohre können in Maschinen, Wärmekontrollsysteme und Spezialgeräte integriert werden.
6. Instrumentierung:Kleinere Präzisionsrohre können verwendet werden, wenn kontrollierte Abmessungen und Flüssigkeitsführung wichtig sind.

Die Fähigkeit des Lieferanten, Abmessungen, Längen, Temperierung, Formung, Reinigung und Verpackung individuell anzupassen, kann besonders wertvoll sein, wenn handelsübliche Standardrohre nicht zum Gerätedesign passen.

Leistungsvorteile

1. Effiziente Wärmeübertragung

Die hohe Wärmeleitfähigkeit von Kupfer macht es zu einem guten Kandidaten für Systeme, in denen Wärme effizient durch die Rohrwand transportiert werden muss. Diese Eigenschaft ist in Verdampfern, Kondensatoren, Wärmetauschern, thermischen Zirkulationssystemen und anderen Wärmeübertragungsgeräten nützlich.

2. Gute Formbarkeit

Richtig ausgewählte geglühte Kupferschlangenrohre lassen sich leichter verlegen und formen als starre gerade Rohre. Dies kann nützlich sein, wenn Gerätelayouts Biegungen, enge Räume oder unregelmäßige Routing-Anforderungen enthalten.

3. Kontinuierliche Längen

Eine Spulenkonfiguration ermöglicht es Herstellern, lange, durchgehende Rohre zu liefern. Dies kann die Installationsplanung vereinfachen und bei geeigneten Ausführungen die Anzahl der Zwischenverbindungen reduzieren.

4. Kompakte Lagerung

Spiralschläuche können effizient verpackt werden und sind daher praktisch für den Transport und die Lagerhandhabung. Dennoch sollte die Verpackung den Schlauch vor Verformung, Feuchtigkeit, Verschmutzung und mechanischer Beschädigung schützen.

5. Kundenspezifische Fertigung

Hersteller von Präzisionsrohren können maßgeschneiderte Abmessungen und Verarbeitungskonfigurationen für Gerätehersteller, Händler, Auftragnehmer und OEM-Projekte erstellen.

So bestimmen Sie das richtige Rohr

Die Auswahl eines Spulenrohrs sollte mit den Betriebsbedingungen und nicht mit dem Produktnamen beginnen. Ein praktischer Spezifikationsprozess kann diesen Schritten folgen:

1. Identifizieren Sie die Anwendung.Legen Sie fest, ob das Rohr zur Kühlung, Wärmeübertragung, Wasserzirkulation, Instrumentierung oder für einen anderen Zweck verwendet wird.
2. Bestimmen Sie die Betriebsbedingungen.Zeichnen Sie Temperatur, Druck, Flüssigkeits- oder Gasart und Umgebungseinflüsse auf.
3. Dimensionen definieren.Geben Sie Außendurchmesser, Innendurchmesser oder Wandstärke, Länge und Maßtoleranzen an.
4. Wählen Sie das Temperament aus.Entscheiden Sie, ob Flexibilität oder höhere mechanische Festigkeit für die Installation wichtiger sind.
5. Bestätigen Sie die geltenden Standards.Geben Sie die erforderliche ASTM-, EN-, JIS-, Kunden- oder Projektnorm an.
6. Geben Sie die Anforderungen an die Oberfläche an.Definieren Sie für sensible Anwendungen Reinigungs-, Verschluss-, Verschluss- oder andere Schutzanforderungen.
7. Bestätigen Sie die Verpackung.Definieren Sie Spulengröße, Gewicht, Etikettierung, Schutz und Exportverpackung.
8. Fordern Sie eine Inspektionsdokumentation an.Fordern Sie Materialzertifikate, Maßberichte, Drucktests oder andere für die Anwendung relevante Dokumentationen an.

Überlegungen zu Qualität und Inspektion

Die Qualitätskontrolle sollte sowohl das Kupfermaterial als auch die fertige Spule umfassen. Ein umfassender Inspektionsplan kann Materialüberprüfung, Maßkontrolle, Oberflächeninspektion, ggf. Dichtheits- oder Druckprüfung, Sauberkeitsüberprüfung und Verpackungskontrollen umfassen.

Wenzhou Zenko Metal Co., Ltd.gibt an, dass sein Produktionssystem nach ISO 9001 zertifiziert ist und dass es die Fertigung gemäß Standards wie ASTM B152 und ASTM B280 unterstützt. Das Unternehmen beschreibt außerdem Fähigkeiten in den Bereichen Präzisionsziehen, Schneiden, Anfasen, Formen, Vakuumglühen, Ultraschallreinigung, Inspektion und Exportverpackung. :contentReference[oaicite:1]{index=1}

Diese Funktionen sind relevant, wenn ein Käufer mehr als ein Standard-Kupferrohr benötigt und stattdessen wiederholbare Abmessungen, kontrollierte Verarbeitung, maßgeschneiderte Konfigurationen und dokumentierte Qualität benötigt.

Bei der internationalen Beschaffung sollten Käufer auch die Rückverfolgbarkeit der Chargen und die Verfügbarkeit von Prüfprotokollen berücksichtigen. Zenko gibt an, dass für seine Produkte Inspektionsdokumentation und Inspektionsunterstützung durch Dritte verfügbar sind. :contentReference[oaicite:2]{index=2}

Warum Fertigungskapazitäten wichtig sind

Die Wahl eines Lieferanten für Präzisions-Kupfer-Spiralrohre ist letztendlich sowohl eine Herstellungsentscheidung als auch eine Materialentscheidung. Ein Lieferant mit integrierten Verarbeitungskapazitäten kann die Notwendigkeit reduzieren, mehrere Subunternehmer für das Ziehen, Formen, Glühen, Reinigen, Schneiden und Prüfen zu koordinieren.

Wenzhou Zenko Metal Co., Ltd.wurde 2017 gegründet und konzentriert sich auf Präzisionsmetallrohre und Präzisionsbearbeitung. Zu den angegebenen Produktionskapazitäten gehören Kupferkapillarrohre, Spulenrohre aus rotem Kupfer, kundenspezifische Komponenten, vakuumgeglühte Präzisionsteile und ultraschallgereinigte Baugruppen. Das Unternehmen verfügt über eine rund 8.000 Quadratmeter große Fabrikfläche und rund 150 Produktionsanlagen. :contentReference[oaicite:3]{index=3}

Zenko bietet auch OEM- und ODM-Dienstleistungen an, einschließlich kundenspezifischer Abmessungen, Zeichnungen, Muster und privater Verpackung. Aus den veröffentlichten Informationen geht hervor, dass vorrätige Standardprodukte im Allgemeinen innerhalb weniger Tage versandt werden können, während kundenspezifische Bestellungen je nach Komplexität und Menge möglicherweise einen längeren Produktionsplan erfordern. :contentReference[oaicite:4]{index=4}

Für Käufer, die HLK-Komponenten, Kühlgeräte, Wärmeübertragungsbaugruppen, Sanitärprodukte oder Industriesysteme entwickeln, kann diese Art der integrierten Fertigungsunterstützung den Beschaffungsprozess einfacher gestalten.

Häufig gestellte Fragen

Abschluss

Präzisions-Spiralrohre aus rotem Kupfer kombinieren die inhärenten Vorteile von Kupfer mit den praktischen Vorteilen kontinuierlicher Spiralrohre. Für Ingenieure und Einkaufsteams sind nicht nur Preis und Nennmaße die wichtigsten Überlegungen. Materialqualität, Maßgenauigkeit, Wandstärke, Härte, Oberflächenzustand, Fertigungskonsistenz, geltende Normen, Prüfdokumentation und Verpackung tragen alle zur Zuverlässigkeit des Endprodukts bei.

Die richtige Spezifikation kann dazu beitragen, Installationsschwierigkeiten zu reduzieren, die Dimensionskompatibilität zu verbessern, eine effiziente Wärmeübertragung zu unterstützen und eine vorhersehbarere Lieferkette zu schaffen. Bei kundenspezifischen Industrieanwendungen kann die direkte Zusammenarbeit mit einem Hersteller, der Präzisionsziehen, Formen, Glühen, Reinigen, Prüfen und OEM/ODM-Produktion beherrscht, die Beschaffung weiter vereinfachen.
