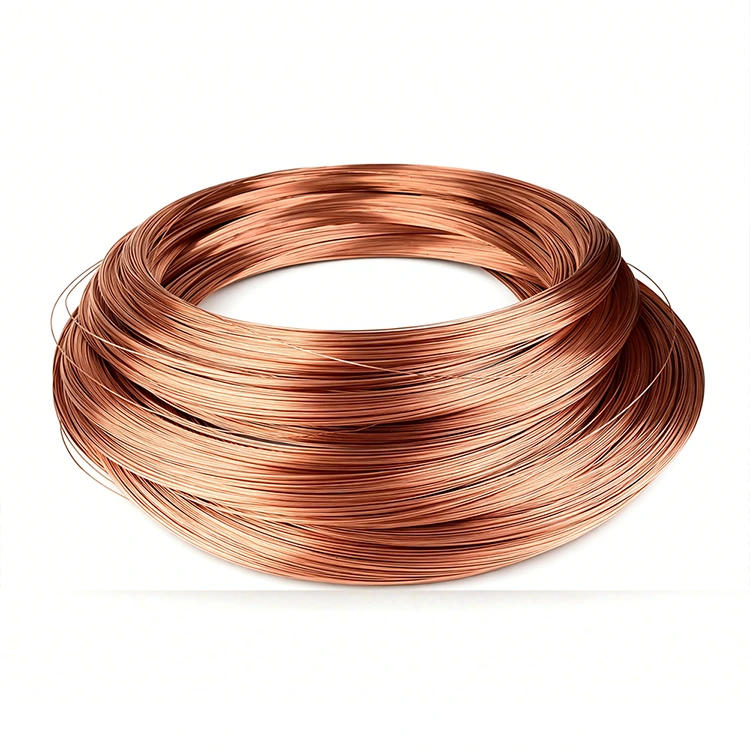

Präzisions-Spulenrohr aus rotem Kupfer
Als professioneller Lieferant von Rotkupfer-Spulenrohren in China möchte Zenko Ihnen hochwertige Präzisions-Rotkupfer-Spulenrohre liefern, die nach Mikrotoleranzstandards für Anwendungen hergestellt werden, bei denen die Maßhaltigkeit sich direkt auf die Systemleistung auswirkt. Mit Außendurchmessertoleranzen von nur ±0,02 mm und einer Wandstärkenkontrolle von ±0,01 mm liefern unsere C1100/C1220-Rotkupferspulen wiederholbare, passgenaue Leistung in der Halbleiterfertigung, medizinischen Geräten, Analyseinstrumenten und Luft- und Raumfahrtsystemen. Jede Spule wird auf Präzisionsformen gezogen, mit Lasermessungen vermessen und zu 100 % geprüft, um sicherzustellen, dass sie Ihren anspruchsvollsten Spezifikationen entspricht.
Als spezialisierter chinesischer Hersteller von Präzisions-Spulenrohren aus Rotkupfer produziert Zenko seine Präzisions-Spulenrohre aus Rotkupfer mit kundenspezifischen Wolframkarbid-Ziehwerkzeugen und einem mehrstufigen Ziehverfahren. In Kombination mit einer Inline-Lasermessung und einer abschließenden Spannungsarmglühbehandlung bei niedriger Temperatur wird die Toleranz des Außendurchmessers auf Mikrometerebene kontrolliert und so eine zuverlässige Abdichtung, konstante Flüssigkeitsdurchflussraten und eine wiederholbare automatisierte Montage in Hochreinheits- oder Hochdrucksystemen gewährleistet.
Warum Präzision bei Kupferspulenrohren wichtig ist
●Leckverhinderung: In hochreinen oder Hochdrucksystemen können selbst Abweichungen des Außendurchmessers im Mikrometerbereich zu Dichtungsausfällen führen. Präzisionsspulen sorgen für einen gleichmäßigen Dichtflächenkontakt.
●Durchflusskonsistenz: Eine strenge Kontrolle des Innendurchmessers und der Wandstärke sorgt für vorhersehbare Flüssigkeitsdurchflussraten und Druckabfälle – entscheidend für analytische und medizinische Anwendungen.
●Wiederholbare Montage: Präzise Abmessungen ermöglichen eine automatisierte Montage ohne manuelle Montage oder Nacharbeit, wodurch die Produktionskosten gesenkt und die Ausbeute verbessert werden.
●Miniaturisierung möglich: Wenn Geräte schrumpfen (Halbleiter, medizinische Implantate), ermöglichen Präzisionsschläuche kleinere, komplexere Designs.
●Konformität mit gesetzlichen Vorschriften: Medizin- und Halbleiteranwendungen erfordern eine dokumentierte Einhaltung der Abmessungen. Zenko Precision-Rotkupfer-Spulenrohre umfassen vollständige Rückverfolgbarkeits- und Inspektionsprotokolle.
Präzisionsfertigungsprozess
Im Gegensatz zur Standardproduktion von Kupferrohren umfasst die Herstellung von Zenko Precision Red Copper Coil Tube Folgendes:
●Präzisionsziehmatrizen: Kundenspezifische Ziehmatrizen aus Wolframcarbid, die mit Mikrometergenauigkeit bearbeitet werden und über alle Produktionsläufe hinweg einen einheitlichen Außen- und Innendurchmesser gewährleisten.
●Mehrstufiges Ziehen: Mehrere Ziehdurchgänge mit Zwischenglühen, um Endabmessungen mit minimaler Kaltverfestigung und gleichmäßiger Kornstruktur zu erreichen.
●Lasermessung während des Prozesses: Die berührungslose Lasermessung in jeder Zeichnungsphase stellt die Maßhaltigkeit sicher, bevor mit dem nächsten Arbeitsgang fortgefahren wird.
● Abschließende Spannungsentlastung: Präzisionsspulen werden abschließend bei niedriger Temperatur geglüht, um Restspannungen abzubauen und gleichzeitig die Maßhaltigkeit zu wahren.
●Reinraumverpackung: Ultrapräzisionssorten werden in Reinraumumgebungen verpackt, um eine Partikelkontamination zu verhindern.
Produktanwendungen
●Halbleiterfertigung: Gasversorgungsleitungen, Systeme zur chemischen Gasphasenabscheidung (CVD) und Flüssigkeitsleitungen für Ätzwerkzeuge, bei denen leckagefreie, hochreine Kupferrohre zwingend erforderlich sind.
●Medizinische Geräte und Instrumente: Endoskopische Werkzeuge, Kühlung chirurgischer Handstücke und Flüssigkeitswege für Diagnosegeräte, die biokompatible Präzisionsabmessungen erfordern.
●Analytische Instrumente: HPLC, GC-MS und andere Analyseinstrumente, bei denen präzise Flusswege die Messgenauigkeit bestimmen.
●Luft- und Raumfahrt und Verteidigung: Hydraulikleitungen, Kraftstoffsystemkomponenten und Avionikkühlung, bei denen Zuverlässigkeit und Präzision geschäftskritisch sind.
●Forschung und Labor: Kundenspezifische Versuchsaufbauten, kryogene Systeme und wissenschaftliche Instrumente, die genaue Spezifikationen erfordern.
Bestellinformationen
• Verfügbare Präzisionsklassen: Standard Commercial / Precision / Ultra-Precision
• Außendurchmesserbereich: 0,8–40 mm (kleinere Größen auf Anfrage erhältlich)
• Wandstärke: 0,1–5 mm
• Spulenlänge: Kundenspezifisch nach Spezifikation
• Oberflächenbeschaffenheit: Blankgeglüht, ultrarein für Halbleiter/Medizintechnik
• Verpackung: Antistatische Beutel, Reinraumverpackung verfügbar
• Dokumentation: Maßkontrollbericht, Materialzertifikat, Sauberkeitszertifikat
Technische Unterstützung
Zenko bietet technische Beratung für die Auswahl präziser Spulenrohre aus rotem Kupfer, einschließlich Unterstützung bei der Durchflussberechnung, Passungsüberprüfung und Entwicklung kundenspezifischer Toleranzen. Für Qualifikationstests stehen kostenlose Muster zur Verfügung.
| Nicht isolierter Stoßverbinder (Größen können angepasst werden) | |||||
| Material:Rotkupfer (C1100/C1220/C1010) | |||||
| Abmessung (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T (mm) | 0,1-5 | ||||
| Verpackung | 25 kg/Rolle, 50 kg/Rolle | ||||
| Härte und Zustand | Y (HV90-110) | ||||
| Bemerkung: | Akzeptieren Sie Sonderanfertigungen jeder Größe | ||||
| Spezifikation | D (mm) | d1 (mm) | T (mm) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08 * 1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28 * 2,98 | 3.28 | 2.98 | 0.15 |
| 3,9 * 3,5 | 3.9 | 3.5 | 0.2 |
| 4,05 * 3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05 * 4,65 | 5.05 | 4.65 | 0.2 |
| 6,35 * 5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85 * 7,45 | 7.85 | 7.45 | 0.2 |
| 7,9 * 7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
