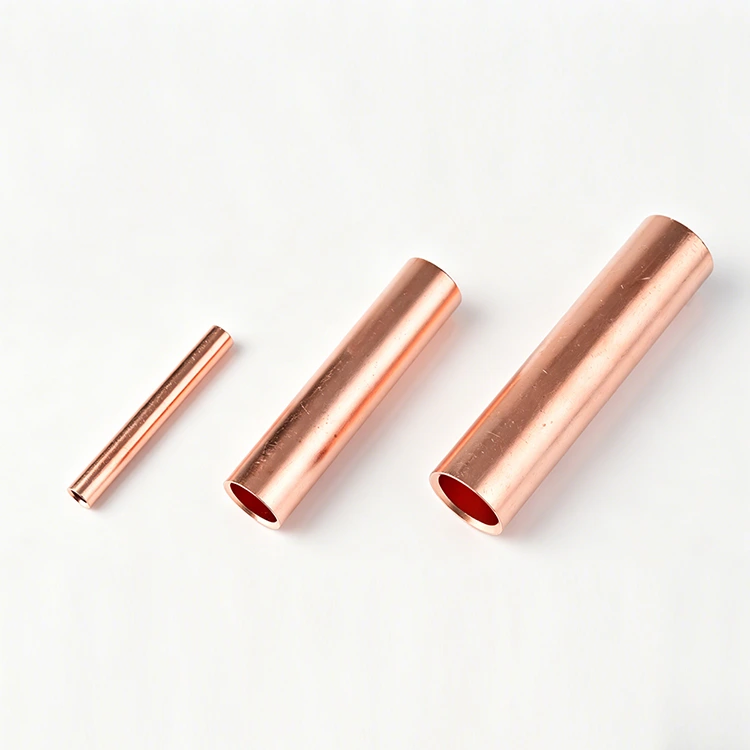

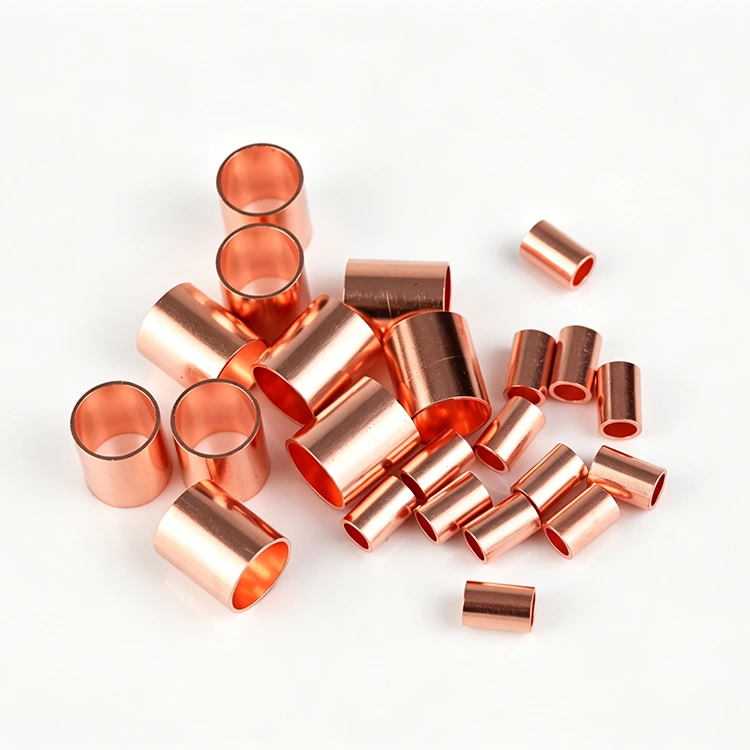

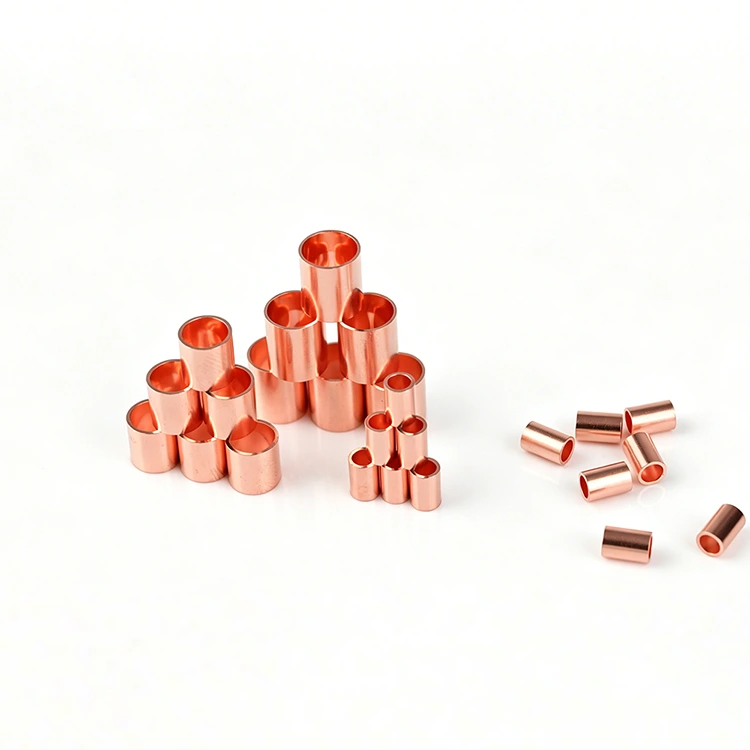

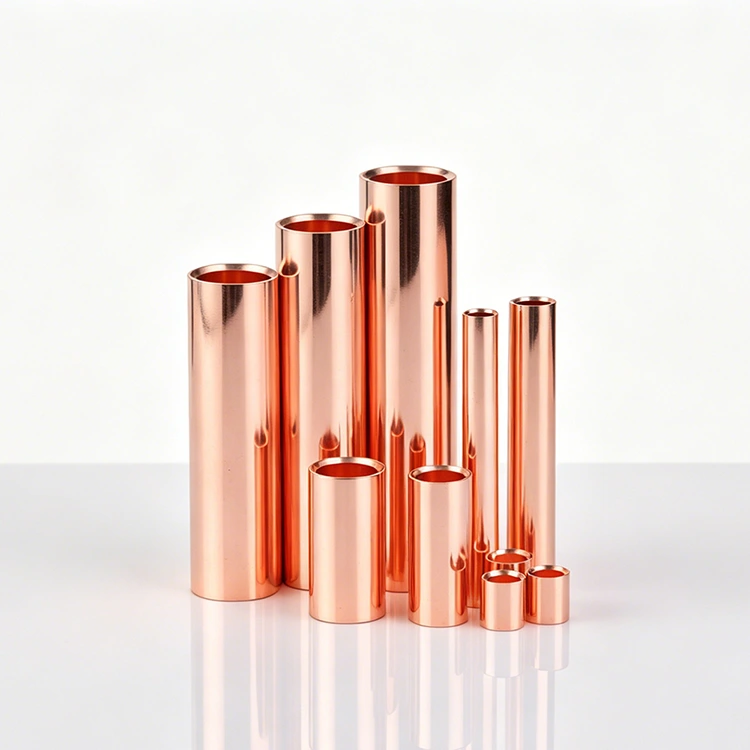

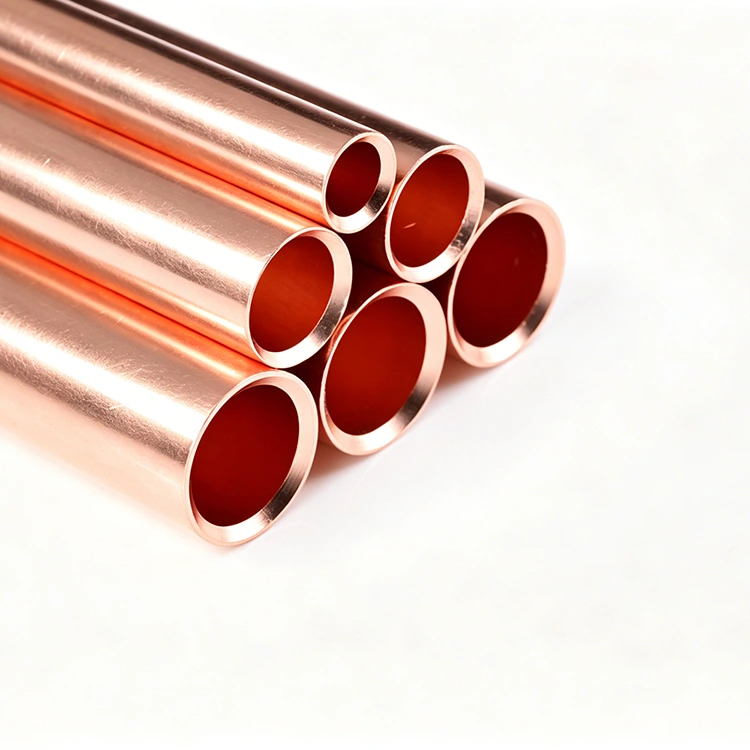

Hochstrom-Stoßklemme aus rotem Kupfer

Hochwertige Hochstrom-Stoßklemmen aus rotem Kupfer werden vom chinesischen Hersteller Zenko angeboten. Es dient als professioneller Kupfer-Stoßverbinder, der auf neue Energieszenarien zugeschnitten ist. Sie bestehen aus hochreinem und hochleitfähigem Kupfermaterial und eignen sich perfekt für Photovoltaik-, Energiespeicher- und neue Energiefahrzeug-Verkabelungssysteme. Das Produkt verfügt über eine leichte Struktur, um Platz beim Einbau zu sparen, deckt einen kompletten Größenbereich ab und unterstützt kundenspezifische Spezifikationen. Mit fester Crimpleistung und stabilem elektrischen Kontakt erfüllt es vollständig die Hochstrom-Verbindungsanforderungen verschiedener neuer Energiegeräte.

Was ist ein Hochstrom-Rotkupfer-Stoßanschluss?

Bei den Hochstrom-Stoßklemmen aus rotem Kupfer von Zenko Factory handelt es sich um hochbelastbare Kupferverbinder in professioneller Qualität, die sowohl für die Schifffahrt als auch für neue Energieanwendungen entwickelt wurden. Diese aus hochreinem, hochleitfähigem rotem Kupfer mit fortschrittlicher Antioxidationsbehandlung hergestellten Anschlüsse bieten eine außergewöhnliche Feuchtigkeits- und Salznebelbeständigkeit, einen stabilen elektrischen Kontakt und eine geringe Wärmeentwicklung bei Hochstromlasten. Sie entsprechen den Standards der Energiewirtschaft und liefern sichere, vibrationsbeständige Crimpverbindungen, die fest sitzen, ohne sich zu lösen. Damit sind sie ideal für sichere und zuverlässige Leitungsverbindungen in rauen Umgebungen.

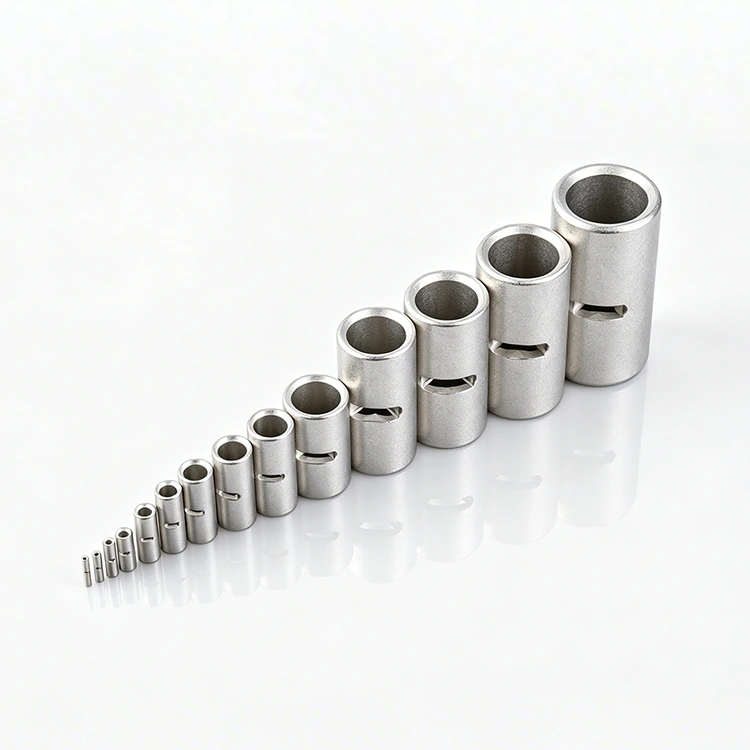

Nicht isolierter Stoßverbinder (Größen können angepasst werden)
Material:Rotkupfer (C1100/C1220)
ITEN-NR.	Abmessung (mm)				Kabelgröße
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Hauptmerkmale und Vorteile

● Hochstrom-Rotkupferkonstruktion: Hergestellt aus 99,9 % reinem, hochleitfähigem Rotkupfer, das eine geringe Wärmeentwicklung und eine effiziente Stromübertragung bei hoher Belastung gewährleistet.

● Marinetauglicher Schutz: Professionelle Antioxidations- und Passivierungsbehandlung sorgt für hervorragende Feuchtigkeits- und Salzsprühbeständigkeit und eignet sich für Schiffsverteilungssysteme und raue Industrieumgebungen.

● Optimiert für neue Energie: Maßgeschneidert für neue Energieszenarien mit hohem Bedarf, einschließlich Photovoltaikanlagen, Energiespeichereinheiten und Verkabelungssystemen für Elektrofahrzeuge.

● Sicheres, vibrationsbeständiges Crimpen: Die konstante Crimpleistung sorgt für dauerhafte, dichte Verbindungen, die sich bei Vibrationen oder Temperaturschwankungen nicht lösen.

● Platzsparendes, leichtes Design: Die kompakte, leichte Struktur spart Installationsraum und behält gleichzeitig die robuste mechanische Festigkeit bei.

● Komplettes Größensortiment und individuelle Anpassung: Vollständiges Größensortiment verfügbar, mit Unterstützung für kundenspezifische Spezifikationen, um individuelle Projektanforderungen zu erfüllen.

● Branchenkonforme Leistung: Hergestellt gemäß den Standards der Energiewirtschaft und bietet stabile Kontaktleistung und zuverlässige Stromkreisverbindungen.

Technische Spezifikationen

● Material: Hochreines rotes Kupfer

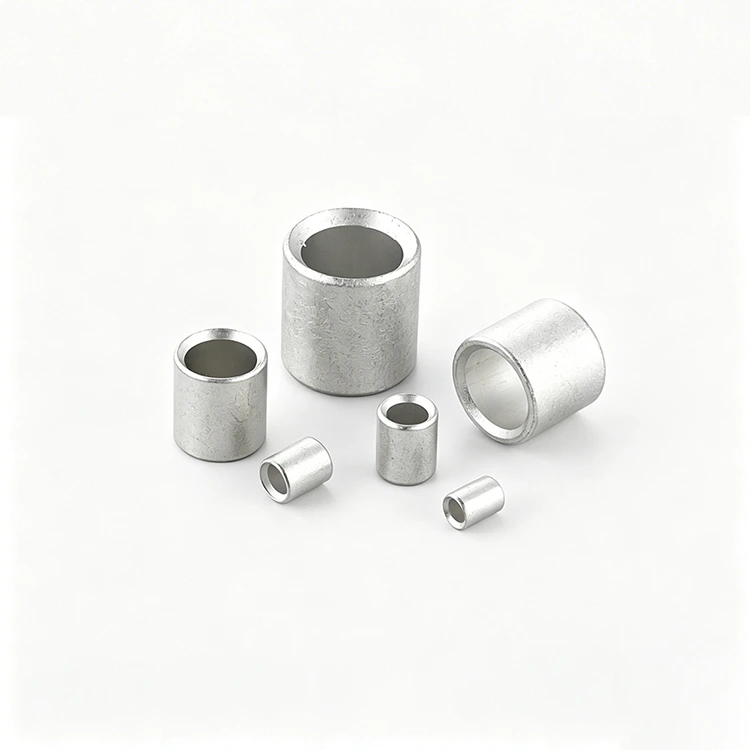

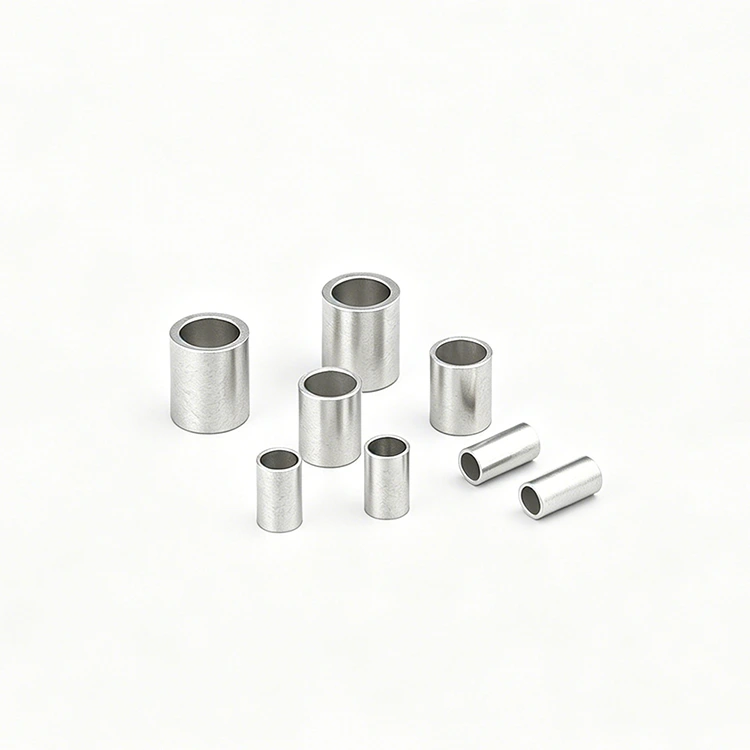

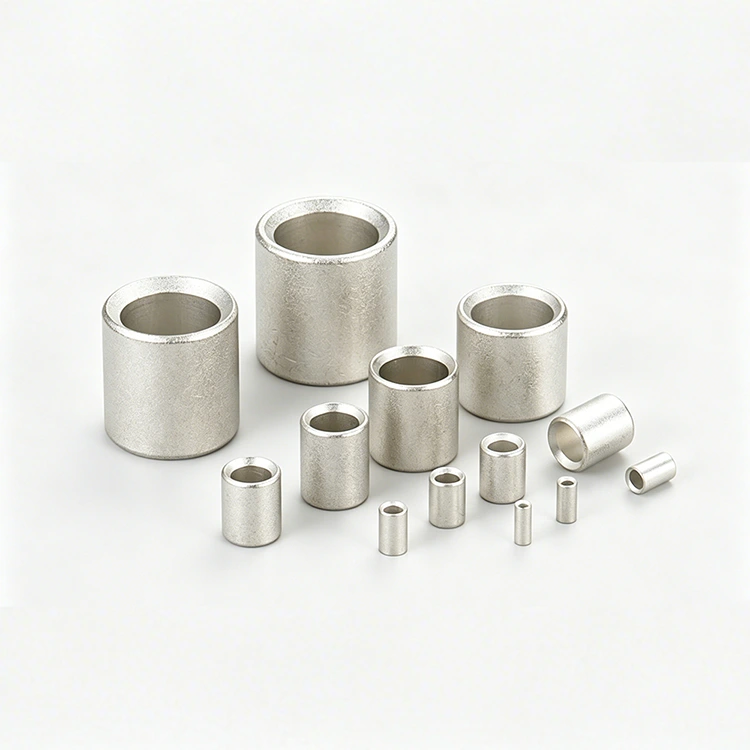

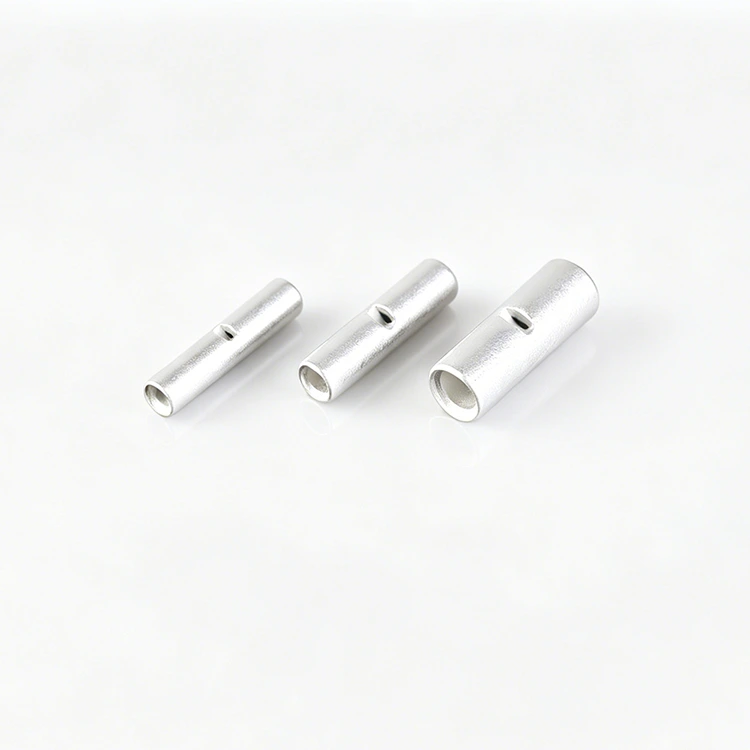

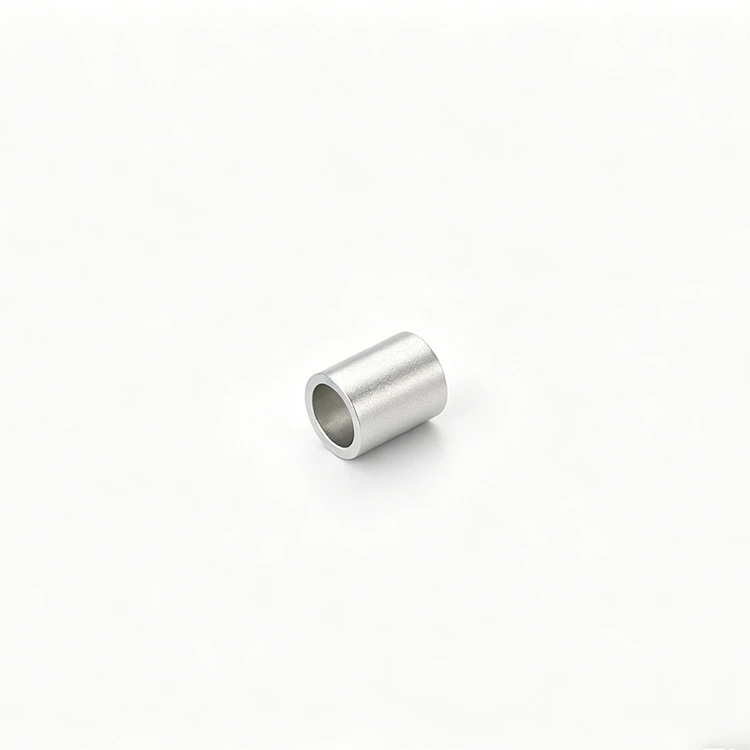

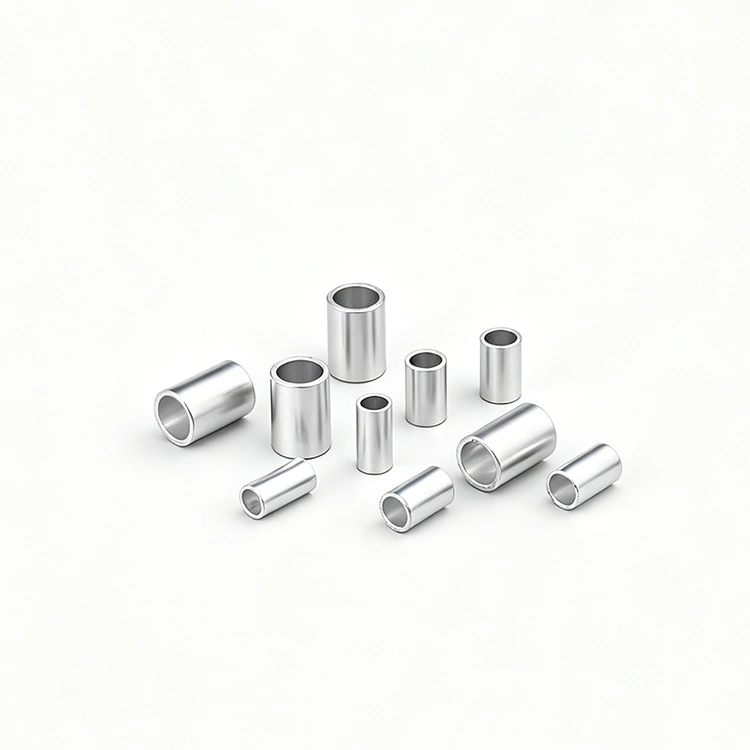

● Oberflächenbehandlung: Antioxidationspassivierung (optionale Verzinnung verfügbar)

● Verbindungstyp: Kaltcrimpen (kein Schweißen erforderlich)

● Nennstrom: Bis zu 600 A (variiert je nach Größe)

● Betriebstemperatur: -40 °C bis +125 °C

● Salzsprühbeständigkeit: ≥ 72 Stunden (neutraler Salzsprühtest)

● Spannungsfestigkeit: ≥ 2 kV AC (gemäß Industriestandards)

● Drahtbereich: AWG 22 bis AWG 2/0 (kundenspezifische Größen verfügbar)

Breite Anwendungen

● Schiffsverteilerschränke und elektrische Bordnetze

● Photovoltaik (PV)-Solarstromanlagen

● Energiespeichersysteme (ESS) und Batteriebanken

● Verkabelung für Elektrofahrzeuge (EV) und Hybridfahrzeuge

● Industrielle Hochstromgeräte und Stromnetze

● Automatisierungsschalttafeln und schwere Maschinen

● Projekte zur Windkrafterzeugung und erneuerbaren Energien

Installationsanweisungen

1. Drahtvorbereitung: Entfernen Sie die Isolierung vom Drahtende entsprechend der Klemmenlänge und stellen Sie sicher, dass keine Litzen abgeschnitten oder beschädigt werden.

2. Einführen: Führen Sie den abisolierten Draht vollständig in die Klemme ein, bis er das Ende des Zylinders erreicht.

3. Crimpen: Verwenden Sie ein hochwertiges Crimpwerkzeug mit passender Größe, um einen gleichmäßigen Druck auf die Anschlusshülse auszuüben.

4.Inspektion: Ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass die Verbindung sicher und ohne Verrutschen oder Bewegung ist.

5. Isolierung: Decken Sie die Crimpverbindung mit einem Schrumpfschlauch oder Isolierband ab, um sie vor Feuchtigkeit, Korrosion und Kurzschlüssen zu schützen.

Qualitätssicherung

Alle Hochstrom-Stumpfklemmen aus rotem Kupfer von Zenko werden strengen Qualitätskontrolltests unterzogen, darunter:

● Prüfung der Rohstoffzusammensetzung und Leitfähigkeit

● Prüfung der Salzsprüh- und Korrosionsbeständigkeit

● Hochstrombelastungs- und Wärmeentwicklungstests

● Mechanische Auszugsfestigkeits- und Vibrationsprüfung

● Prüfung der Maßhaltigkeit und Crimpleistung

Die Zenko-Fabrik hat es sich zur Aufgabe gemacht, zuverlässige Hochstrom-Stoßklemmen aus rotem Kupfer zu liefern, die den anspruchsvollsten Schiffs-, Industrie- und neuen Energieanforderungen gerecht werden.
