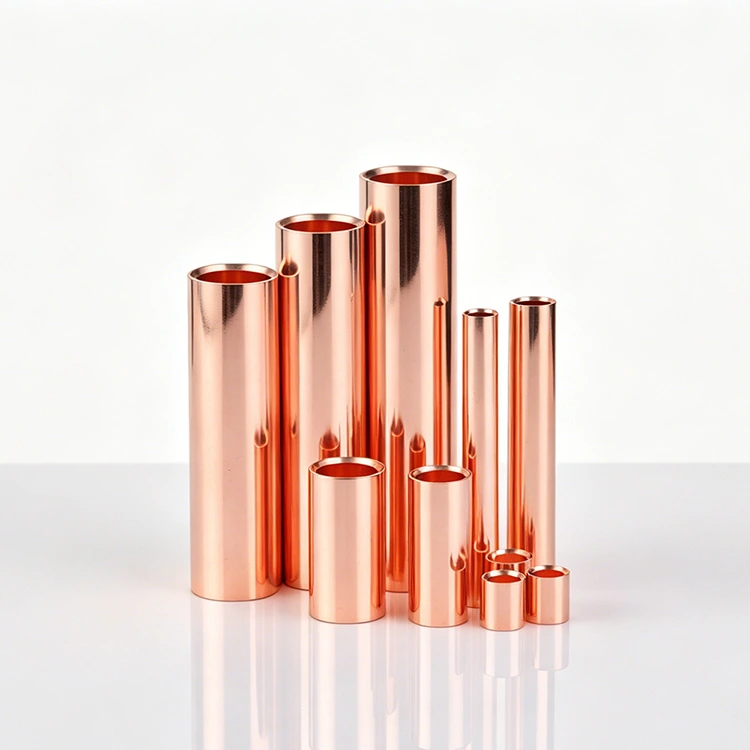

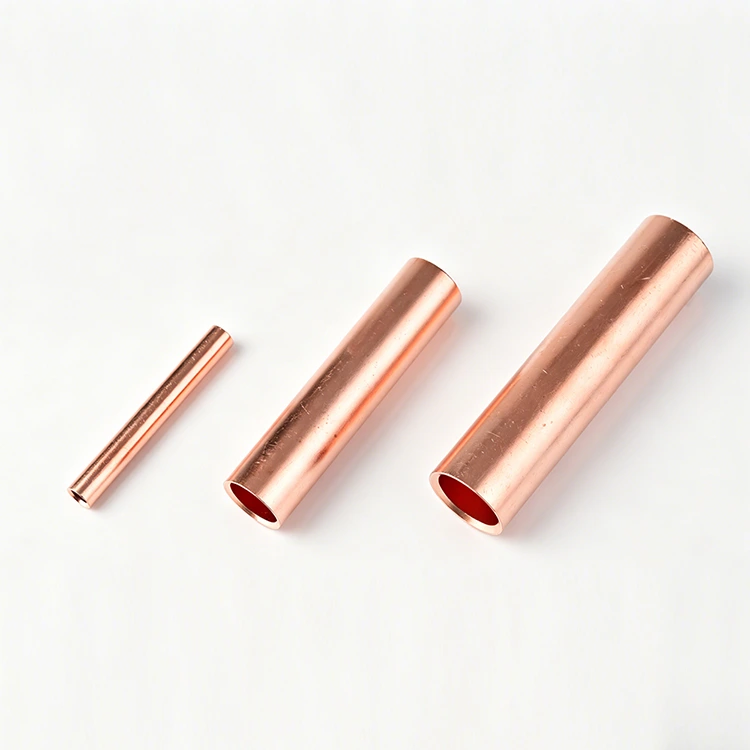

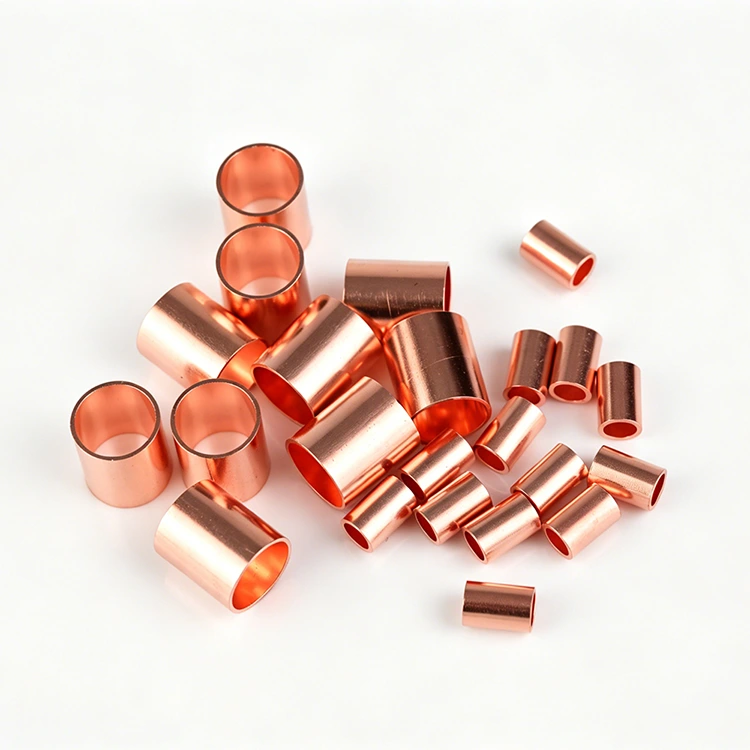

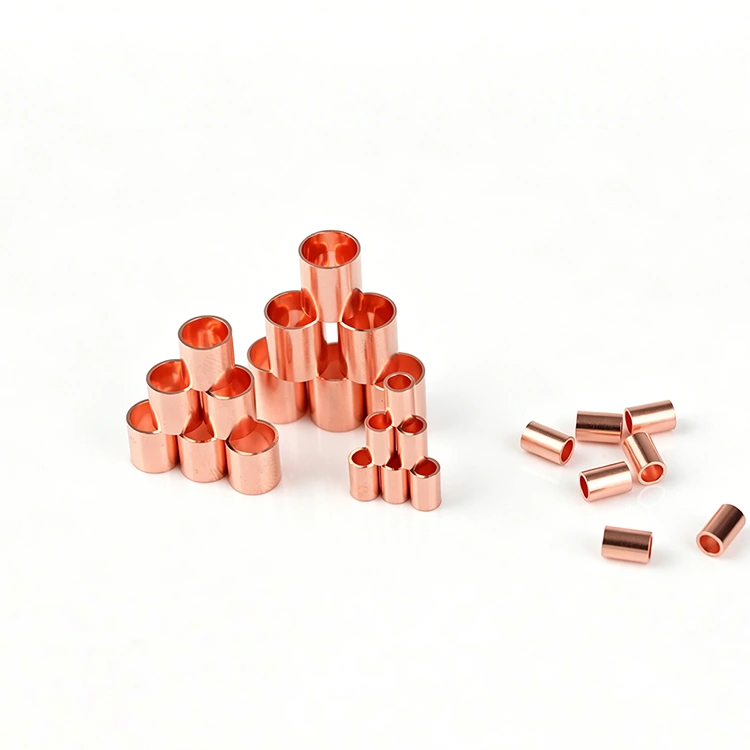

Kupfer-Stoßklemme

Kaufen Sie hochwertige Kupfer-Stoßklemmen von der Zenko-Fabrik in China. Es handelt sich um Kupfer-Stoßverbinder in Marinequalität, die aus hochreinem Kupfer mit professioneller Antioxidationsbehandlung hergestellt werden. Sie zeichnen sich durch eine hervorragende Feuchtigkeits- und Salzsprühbeständigkeit aus und eignen sich gut für Schiffsverteilerschränke und Stromnetzanwendungen. Die Anschlüsse entsprechen den Standards der Energieindustrie und sorgen für eine stabile Kontaktleistung, ohne sich nach dem Crimpen zu lösen, und erzeugen eine geringe Wärmeabgabe, wodurch sichere, stabile und zuverlässige Stromkreisverbindungen gewährleistet werden.

Produktübersicht

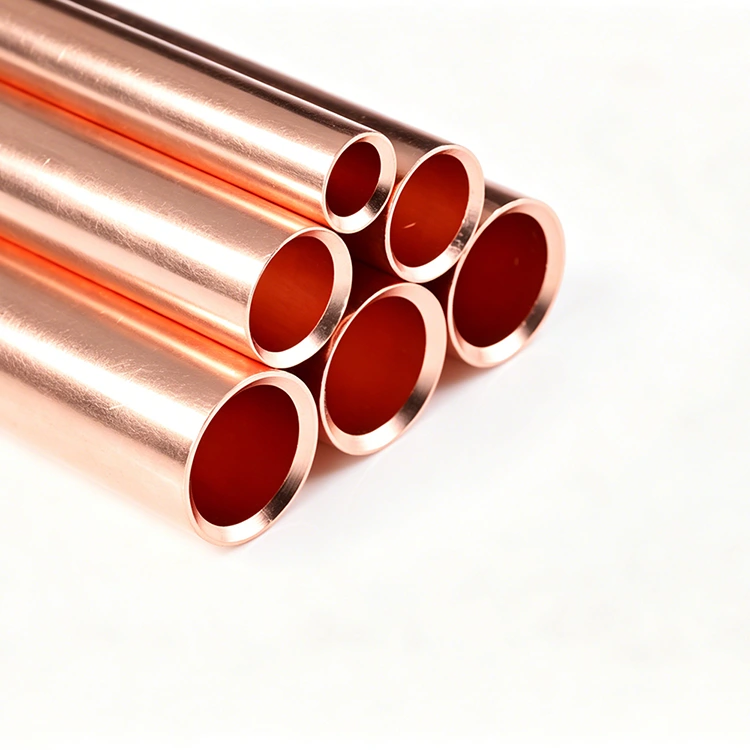

Zenko-Kupfer-Stoßklemmen sind leistungsstarke Hochleistungs-Elektrosteckverbinder, die speziell für sichere und zuverlässige Kabelverbindungen in Industrie- und Meeresumgebungen entwickelt wurden. Hergestellt aus hochreinem rotem Kupfer mit professioneller Antioxidations-Passivierungsbehandlung, verdickter Rohrwand, guter Druckbeständigkeit und ausgezeichneter elektrischer Leitfähigkeit. Kupfer-Stoßklemmen werden häufig in Verteilerschränken, Motoren, Schalttafeln, elektrischen Schiffssystemen und in der Energietechnik eingesetzt.

Hauptmerkmale

● Hergestellt aus 99,9 % hochreinem Rotkupfer, geringe Erwärmung und hohe Leitfähigkeit

● Verdicktes nahtloses Rohrdesign, hohe Druckfestigkeit und starke Auszugsfestigkeit

● Gratfreie Innenwand, keine Beschädigung des Drahtkerns beim Einführen

● Kaltcrimpverbindung, kein Schweißen erforderlich, einfache und schnelle Installation

● Antioxidations- und Salzsprühnebelbeständig, geeignet für raue Meeresumgebungen

● Streng nach internationalen Standards der Elektroindustrie hergestellt

Technische Parameter

● Material: Hochreines rotes T2-Kupfer

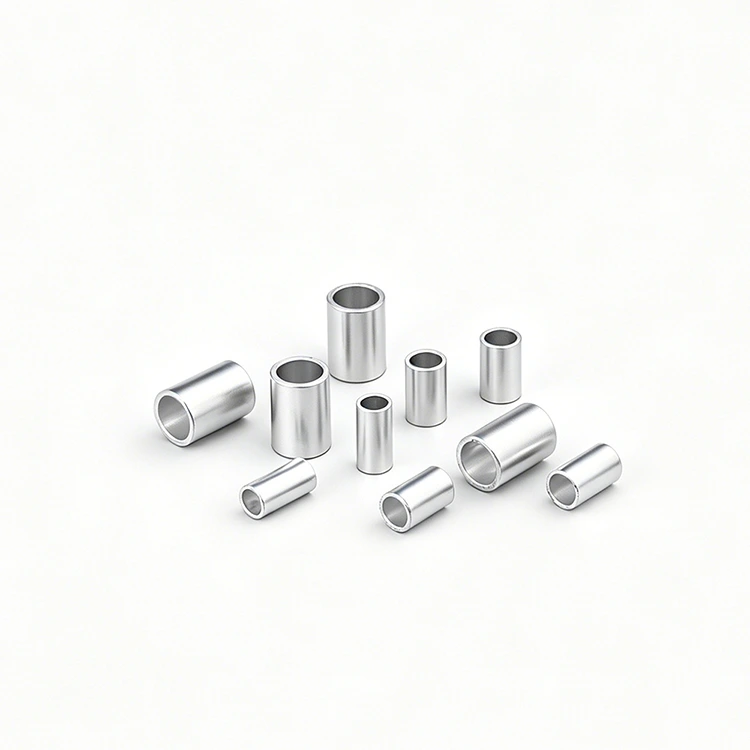

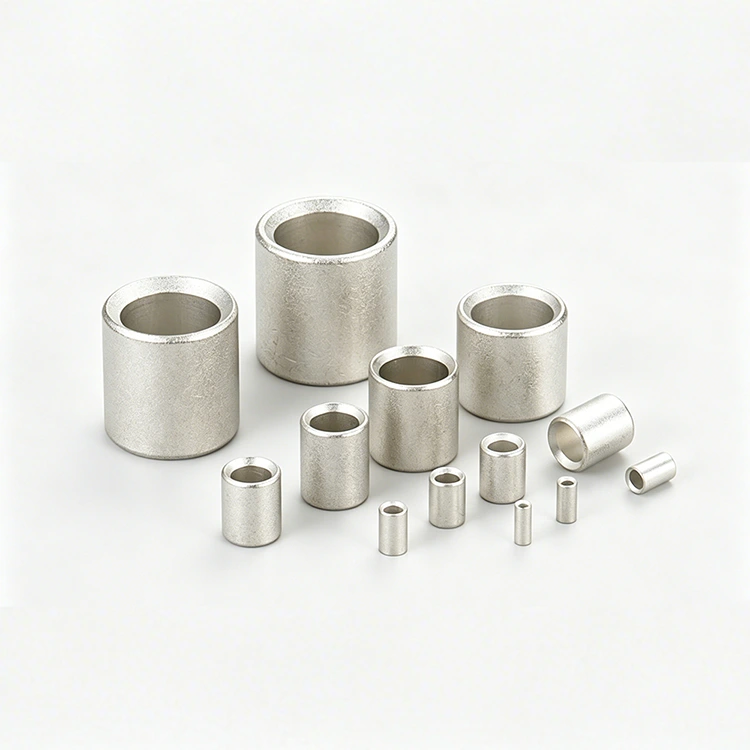

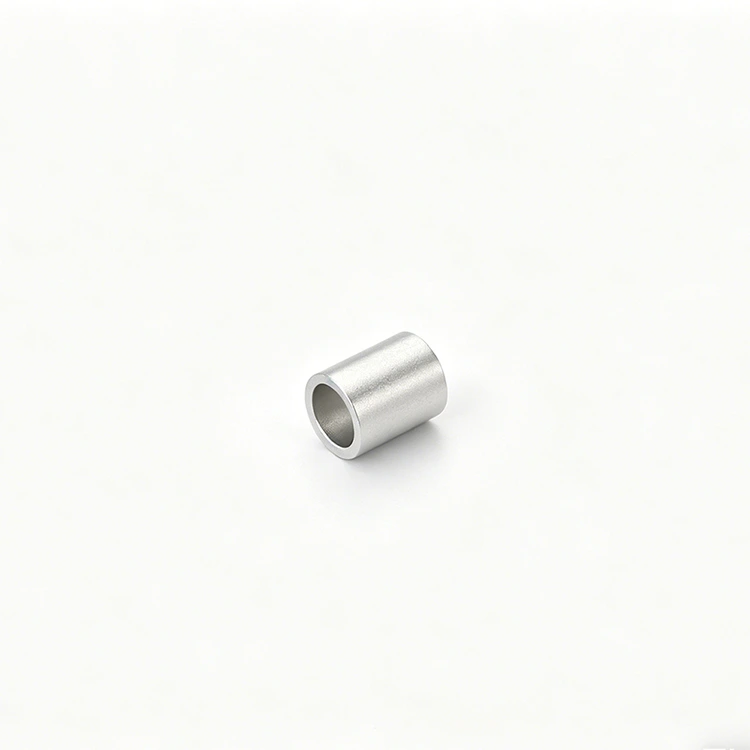

● Oberflächenbehandlung: Verzinnt / blankes Kupfer optional

● Verbindungstyp: Kaltcrimpen

● Drahtstärke: AWG22-AWG4, kundenspezifisch erhältlich

● Arbeitstemperatur: -40℃ ~ +125℃

● Salzsprühbeständigkeit: ≥48 Stunden

● Spannungsfestigkeit: ≥2 kV AC

Anwendungsbereich

● Schiffsverteilerschrank und Schiffselektrik

● Industriemotoren, Generatoren und Bedienfeld

● Stromverteilerschrank, Schaltschrank, Automatisierungsgeräte

● Solarenergie, Windenergie, neues Energiesystem

● Projekt für schwere Industrieverkabelung und Stromnetz

● Automatisierungssteuerung und elektrische Maschinenausrüstung

Installationsanweisungen

1.Abisolieren Sie die Ader auf die geeignete Länge und achten Sie darauf, dass der Ader vollständig bleibt.

2.Führen Sie den Draht vollständig in die Klemme ein.

3.Verwenden Sie ein professionelles Crimpwerkzeug, um es fest zu pressen.

4.Ziehen Sie leicht am Draht, um die Festigkeit zu prüfen.

5.Verwenden Sie einen Schrumpfschlauch zur Isolierung und zum Korrosionsschutz.

Qualitätssicherung

Die Ganzkupfer-Stoßklemmen der Zenko-Fabrik bestehen den Rohmaterialtest, den Salzsprühtest, den Hochspannungstest, den Zugfestigkeitstest und die Maßprüfung. Stabile Qualität, zuverlässige Leistung, die Zenko-Fabrik unterstützt den Großhandel und die individuelle Anpassung.

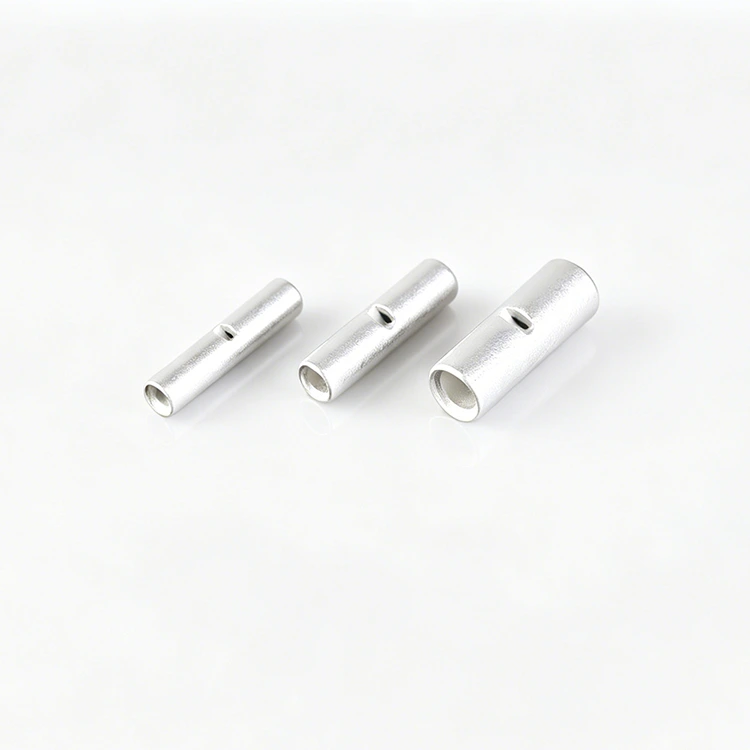

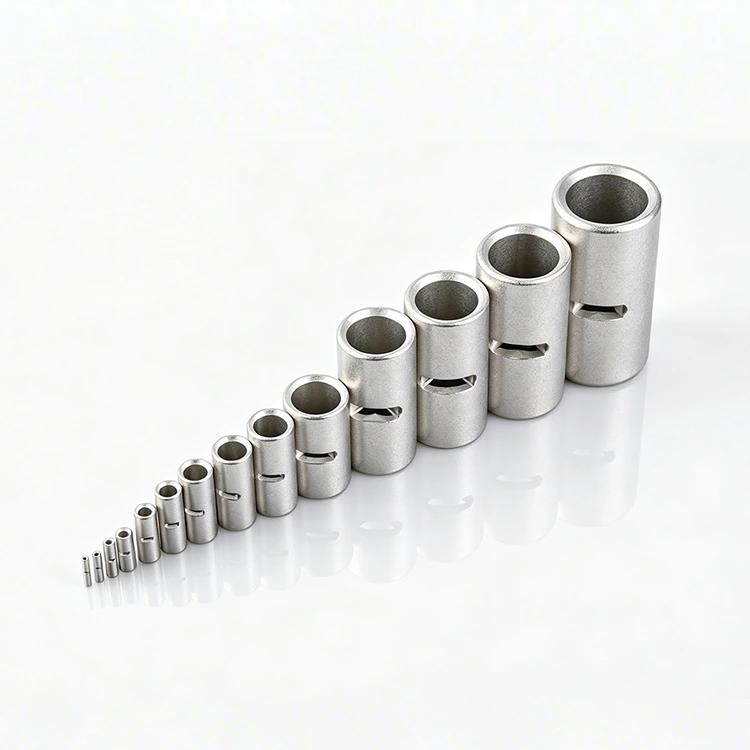

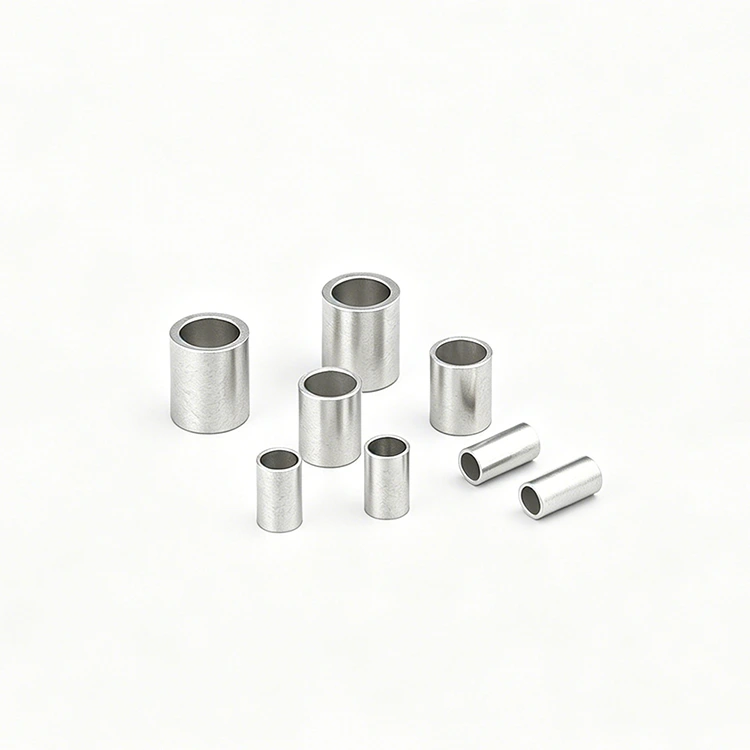

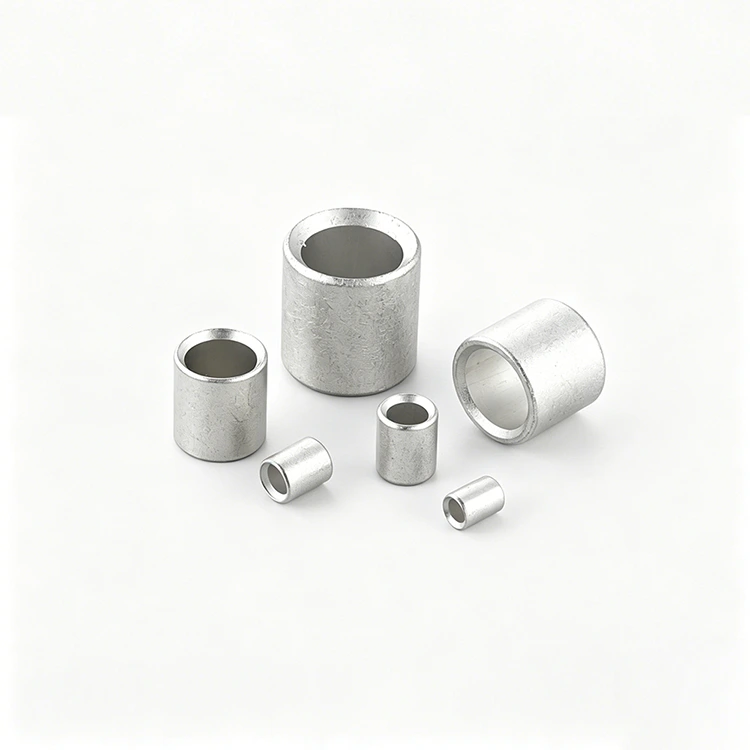

Nicht isolierter Stoßverbinder (Größen können angepasst werden)
Material:Rotkupfer (C1100/C1220)
ITEN-NR.	Abmessung (mm)				Kabelgröße
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
