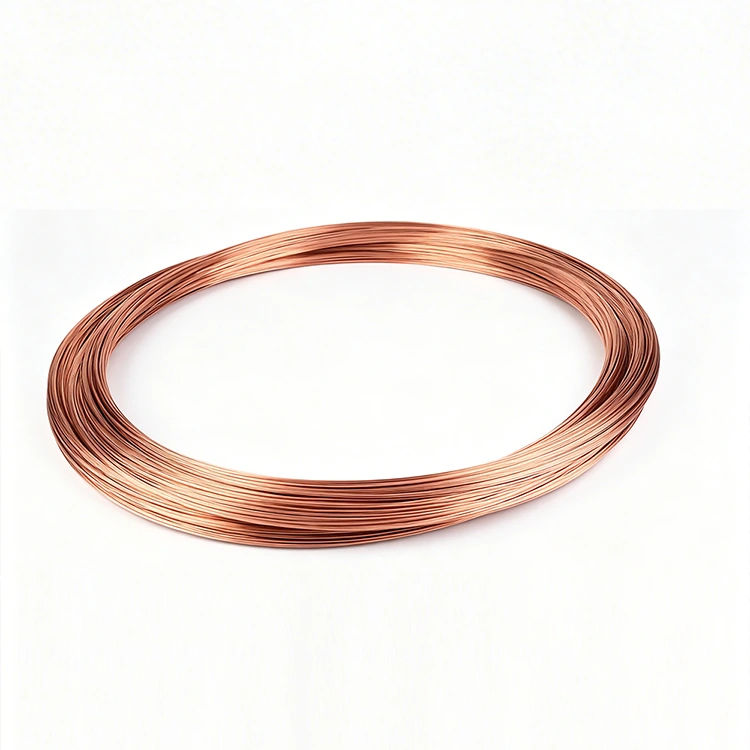

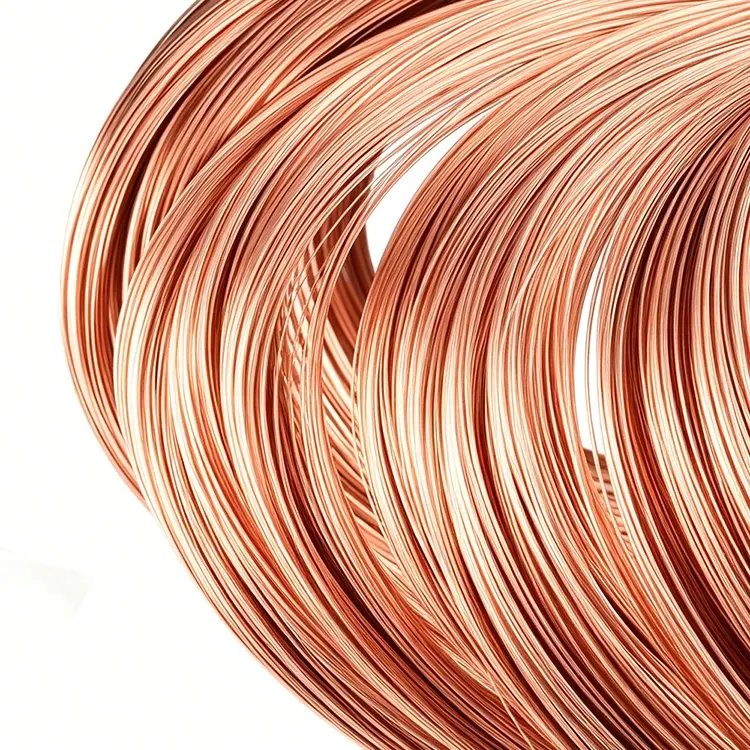

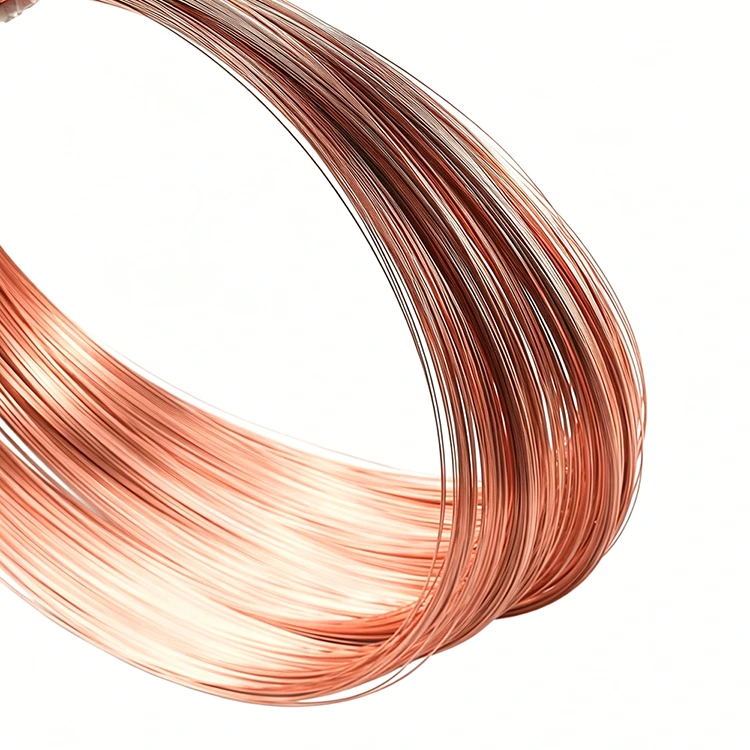

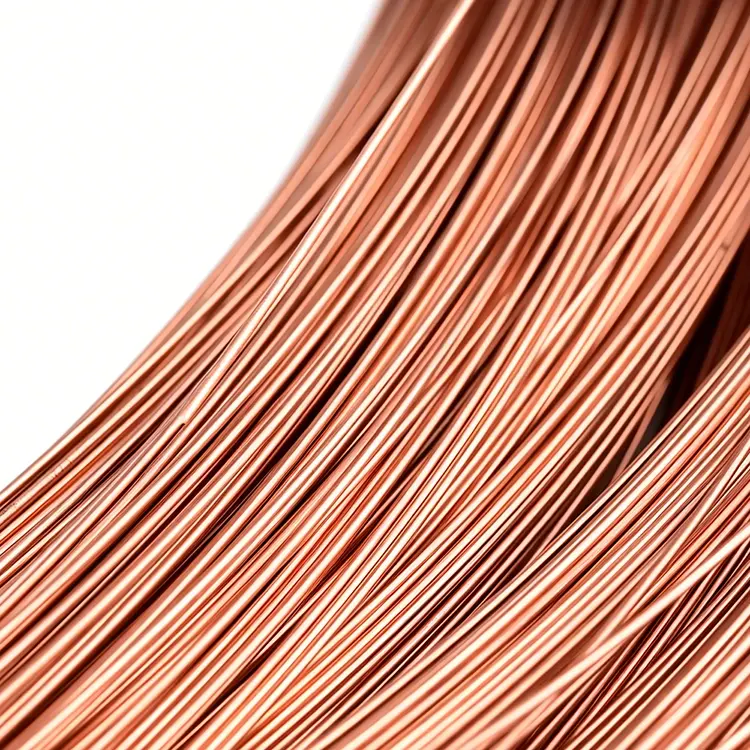

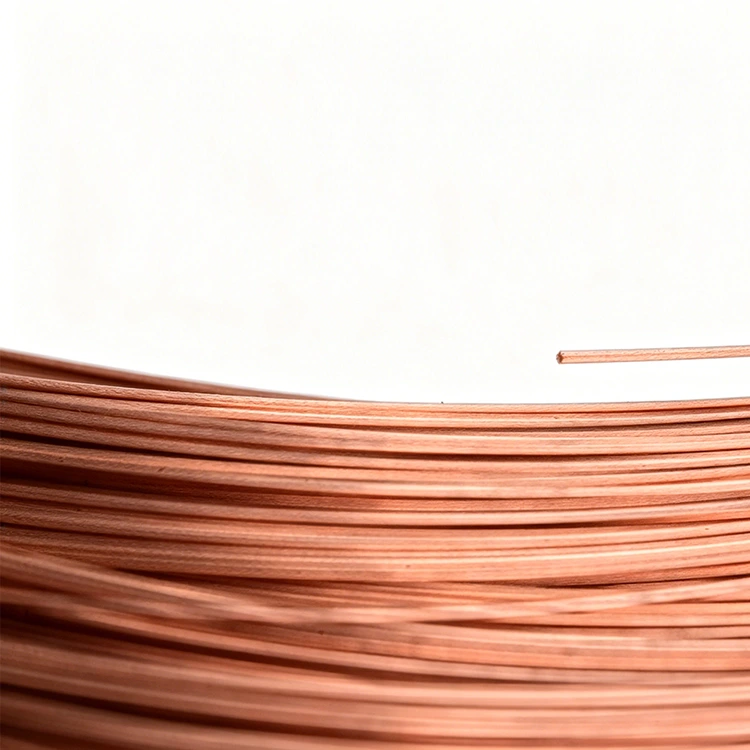

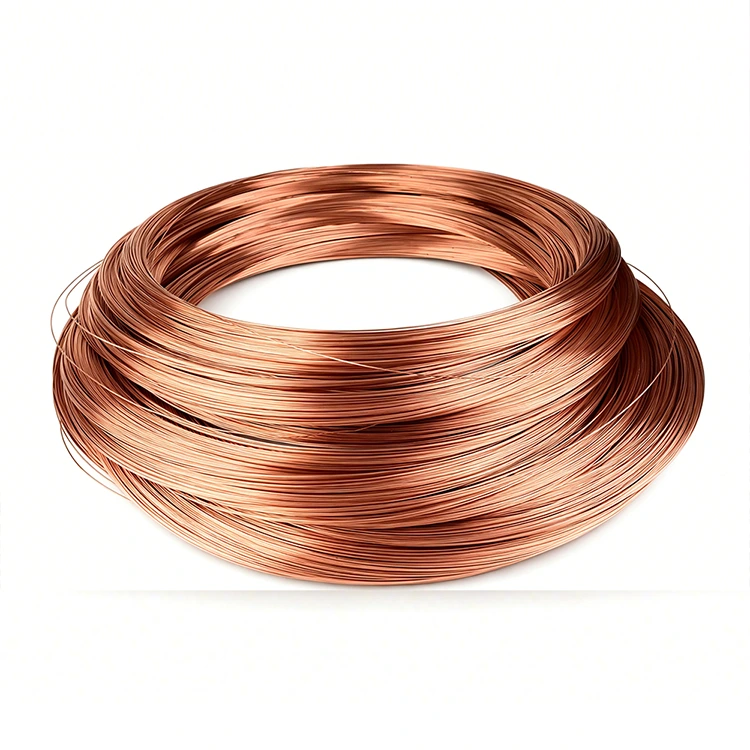

Dünnwandiges Spulenrohr aus rotem Kupfer
Das in China hergestellte dünnwandige Spulenrohr aus rotem Kupfer von Zenko bietet die gleiche hohe thermische und elektrische Leitfähigkeit wie Standardwandkupfer, bei einer Gewichtsreduzierung von bis zu 40 % und einer Materialeinsparung von 25 %. Mit Wandstärken von nur 0,1 mm sind unsere dünnwandigen Spulen für platzbeschränkte und gewichtsempfindliche Anwendungen konzipiert, darunter HVAC&R, Kfz-Wärmetauscher, Elektronikkühlung und Wärmemanagement in der Luft- und Raumfahrt. Die Präzisionsfertigung sorgt für eine gleichmäßige Wandstärke über die gesamte Spulenlänge und sorgt so für die Druckintegrität bei gleichzeitiger Maximierung der Wärmeübertragungseffizienz.
Als professioneller Hersteller in China möchte Zenko Ihnen hochwertige dünnwandige Spulenrohre aus rotem Kupfer anbieten. Nehmen Sie jetzt Kontakt mit uns auf und holen Sie sich ein Angebot ein!
Was ist ein dünnwandiges Spulenrohr aus rotem Kupfer?
Unter dünnwandigem Rotkupfer-Spiralrohr versteht man Kupferrohre mit deutlich geringeren Wandstärken als handelsübliche Standardqualitäten – typischerweise 0,1 mm bis 0,5 mm gegenüber 0,5 mm bis 2,0 mm bei Standardwänden. Die reduzierte Wandstärke führt direkt zu einem geringeren Gewicht, weniger Materialverbrauch und einer verbesserten Wärmeübertragung (dünnere Wände verringern den Wärmewiderstand). Die dünnwandigen Spulen aus rotem Kupfer von Zenko sind präzisionsgezogen, um eine gleichmäßige Wandstärke über die gesamte Spulenlänge aufrechtzuerhalten und so eine zuverlässige Leistung bei Druck- und Temperaturwechselanwendungen zu gewährleisten.
Vorteile des Dünnwanddesigns
●Gewichtsreduzierung: Bis zu 40 % leichter als Standard-Wandspulen mit demselben Außendurchmesser. Entscheidend für Automobil-, Luft- und Raumfahrtgeräte sowie tragbare Geräte, bei denen es auf jedes Gramm ankommt.
●Materialeinsparungen: Bis zu 25 % weniger Kupferverbrauch pro Spule. Reduziert Materialkosten und Umweltbelastung bei gleichbleibender Leistung.
●Verbesserte Wärmeübertragung: Dünnere Wände verringern den Wärmewiderstand und ermöglichen so einen schnelleren Wärmeaustausch zwischen der Flüssigkeit im Inneren und der Außenumgebung. Ideal für Hochleistungswärmetauscher.
●Kleinerer Biegeradius: Dünnwandige Rohrschlangen können zu engeren Radien gebogen werden, ohne dass Falten entstehen oder kollabieren, was kompakte Wärmetauscher- und Rohrschlangenkonstruktionen ermöglicht.
●Schnellere thermische Reaktion: Weniger thermische Masse bedeutet, dass sich die Spule schneller aufheizt und abkühlt, was die Prozesskontrolle und Energieeffizienz verbessert.
Produktanwendungen
●HVAC&R: Kondensatorschlangen, Verdampferschlangen, Kühlwärmetauscher – dünne Wände verbessern die Wärmeübertragungseffizienz und reduzieren das Gewicht der Einheit.
●Wärmetauscher für Kraftfahrzeuge: Kühlerschlangen, Heizkerne, Kühlplatten für Elektrofahrzeugbatterien – Gewichtseinsparungen verbessern direkt die Kraftstoffeffizienz oder die Reichweite von Elektrofahrzeugen.
●Elektronikkühlung: Server-Rack-Kühlschlangen, Leistungselektronik-Kühlplatten – kompaktes Design durch dünnwandige Spulen mit engem Biegeradius.
●Luft- und Raumfahrt und Verteidigung: Umweltkontrollsysteme für Flugzeuge, Avionikkühlung – Gewichtsreduzierung ist geschäftskritisch.
●Geräte: Kühlschlangen für Kühlschränke, Verdampfer für Gefrierschränke, Kondensatoren für Weinkühler – dünne Wände ermöglichen leisere und kompaktere Designs.
Überlegungen zur Druckbewertung
Dünnwandige Rohrschlangen haben im Vergleich zu normalwandigen Rohren geringere Druckwerte. Zenko bietet hydrostatische Drucktestberichte für jede dünnwandige Spulenspezifikation. Für Hochdruckanwendungen empfehlen wir:
●Geben Sie einen etwas größeren Außendurchmesser mit dünner Wand an, um die Druckstufe wiederherzustellen
●Verwendung von gewickelten Designs (anstelle von geraden Strecken) zur Spannungsverteilung
●Beratung von Zenko Engineering für Druckbewertungsberechnungen
Technische Unterstützung
Zenko bietet thermische Leistungssimulation, Druckabfallberechnung und Biegeradiusoptimierung für dünnwandige Kupferspulenkonstruktionen. Kostenlose Muster zur Montage- und Leistungsvalidierung verfügbar.
Dünnwandiges Spulenrohr aus rotem Kupfer von Zenko – weniger Gewicht, gleiche Leistung, bessere Effizienz.
| Nicht isolierter Stoßverbinder (Größen können angepasst werden) | |||||
| Material:Rotkupfer (C1100/C1220/C1010) | |||||
| Abmessung (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T (mm) | 0,1-5 | ||||
| Verpackung | 25 kg/Rolle, 50 kg/Rolle | ||||
| Härte und Zustand | Y (HV90-110) | ||||
| Bemerkung: | Akzeptieren Sie Sonderanfertigungen jeder Größe | ||||
| Spezifikation | D (mm) | d1 (mm) | T (mm) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08 * 1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28 * 2,98 | 3.28 | 2.98 | 0.15 |
| 3,9 * 3,5 | 3.9 | 3.5 | 0.2 |
| 4,05 * 3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05 * 4,65 | 5.05 | 4.65 | 0.2 |
| 6,35 * 5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85 * 7,45 | 7.85 | 7.45 | 0.2 |
| 7,9 * 7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
