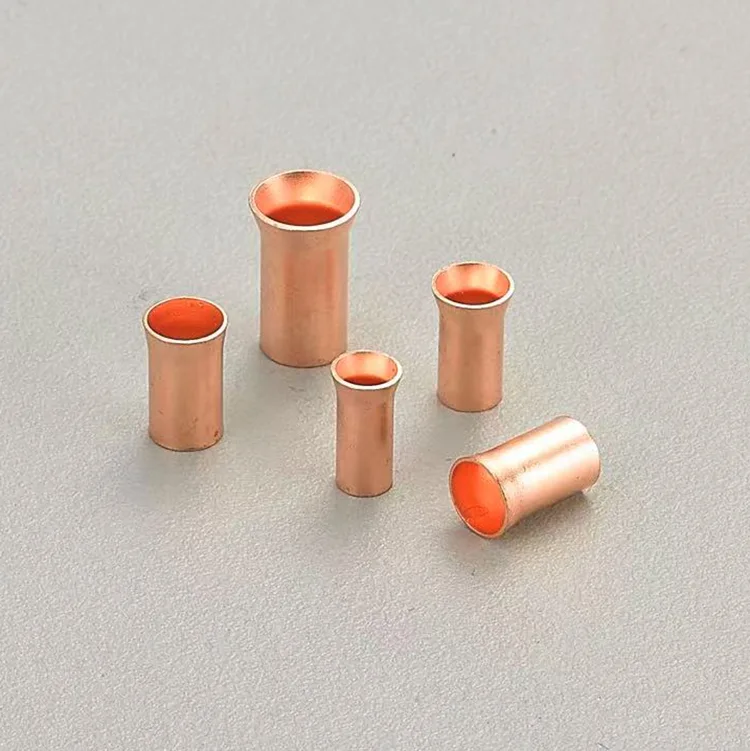

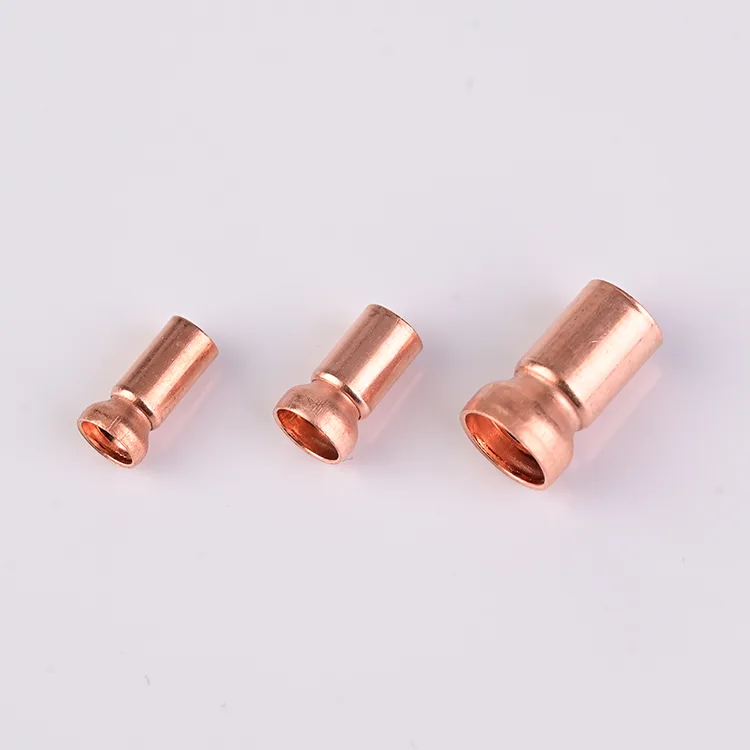

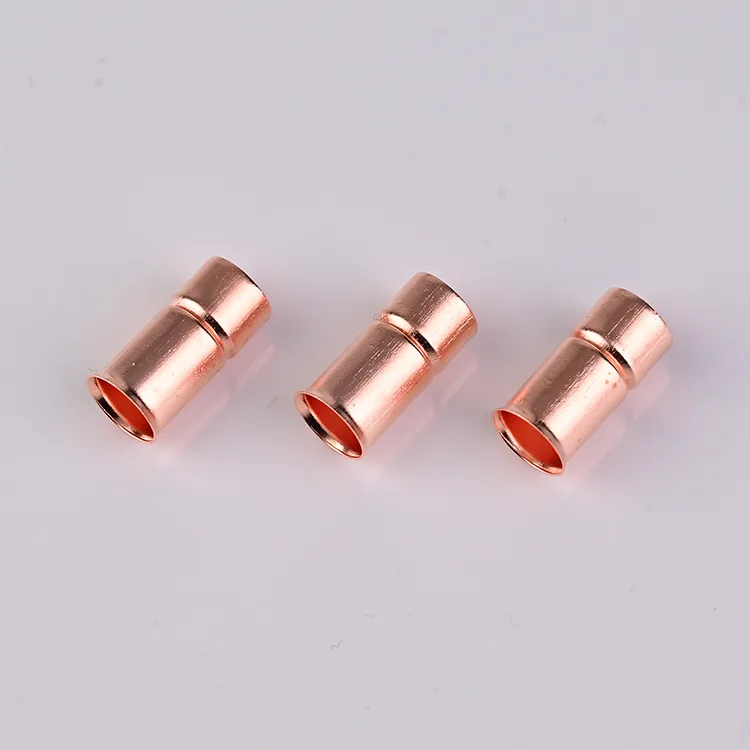

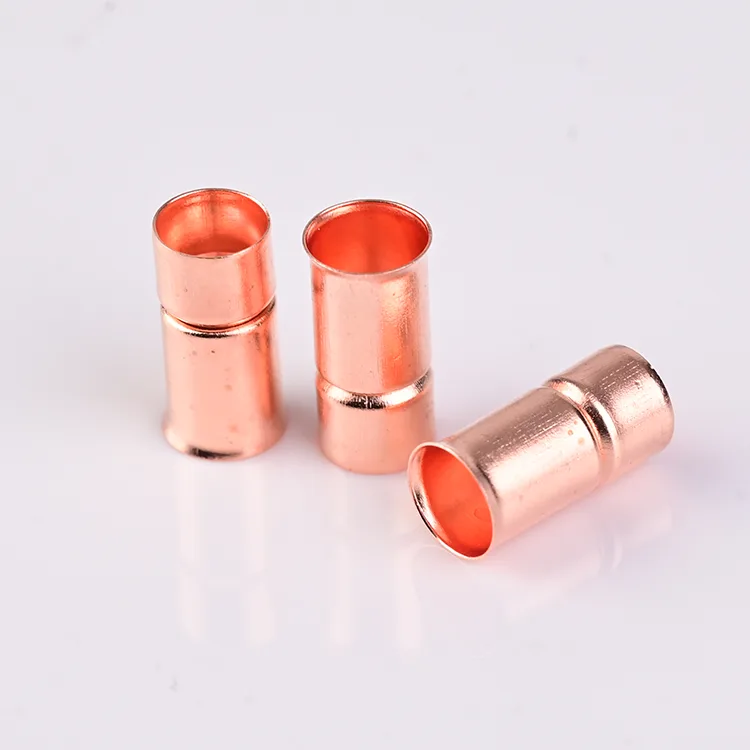

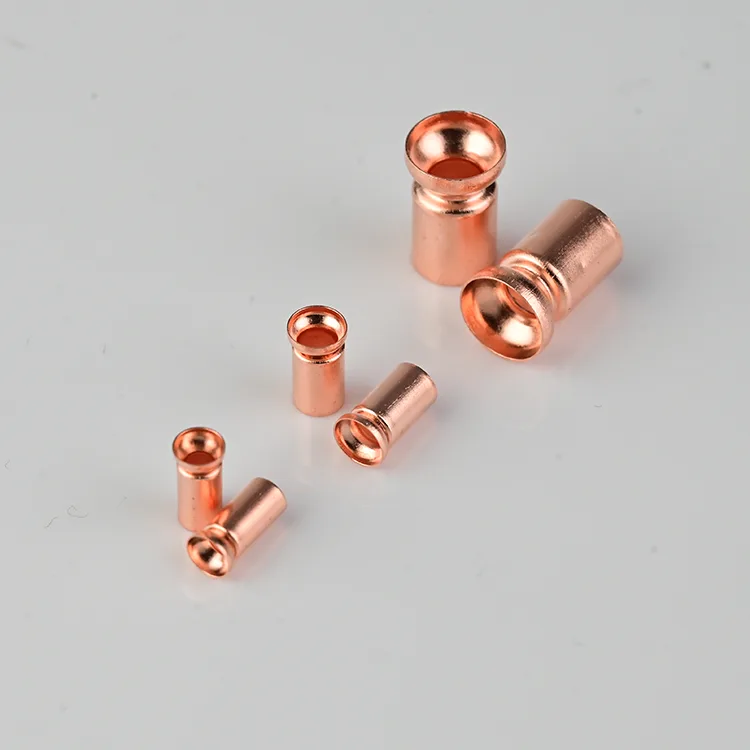

Hochstrom-Rotkupferbuchse

Entwerfen für Hochstromanwendungen

Wenn der Strom 100 A überschreitet, zählt jedes Milliohm Widerstand. Die in China hergestellte Hochstrom-Rotkupferbuchse der Zenko-Fabrik ist mit dickeren Wänden, größeren Querschnitten und präzisionsbearbeiteten Oberflächen ausgestattet, um anhaltende Hochstromlasten ohne Überhitzung zu bewältigen. Die violette T2-Kupferkonstruktion liefert eine Leitfähigkeit von ≥98 % IACS und minimiert so den Leistungsverlust und den Temperaturanstieg unter Last.

Bei Hochstrom-Sammelschienenverbindungen ist die Kontaktschnittstelle der kritischste Punkt. Eine schlecht bearbeitete Buchse erzeugt Mikrospalte, die den Kontaktwiderstand erhöhen und zu heißen Stellen führen. Unsere CNC-Präzisionsbearbeitung stellt sicher, dass jede Hochstrom-Rotkupferbuchse eine glatte, flache Kontaktfläche hat, die perfekt zu Sammelschienen, Anschlüssen und Kabelschuhen passt – wodurch hochohmige Schnittstellen eliminiert werden, bevor sie sich bilden können.

Wärmemanagement in Hochstromsystemen

Hitze ist der Feind von Hochstromsystemen. Wenn Strom fließt, erhöht die Widerstandserwärmung die Temperatur aller Komponenten im Strompfad. Als professioneller Hersteller in China wurde die Hochstrom-Rotkupferbuchse von Zenko unter Berücksichtigung der thermischen Leistung entwickelt. Das hochreine violette Kupfer bietet eine hervorragende Wärmeleitfähigkeit (≥385 W/m·K) und leitet die Wärme effizient vom Verbindungspunkt an die umgebende Struktur ab.

Für Anwendungen über 300 A Dauerstrom empfehlen wir unsere Heavy-Duty-Serie mit erhöhter Wandstärke und optimierter Oberfläche zur Wärmeableitung. Jede Hochstrom-Rotkupferbuchse dieser Serie wird vor dem Versand einzeln auf Maßhaltigkeit und Oberflächenqualität geprüft. Diese Liebe zum Detail ist der Grund, warum Energieingenieure weltweit Zenko bei ihren anspruchsvollsten Hochstrom-Verbindungsprojekten vertrauen.

Anwendungen, die mehr verlangen

Schnellladestationen für Elektrofahrzeuge, Batteriespeichersysteme (BESS), industrielle Stromverteiler und unterbrechungsfreie Stromversorgungen (USV) erfordern alle robuste Hochstromverbindungen. Die Hochstrom-Rotkupferbuchse von Zenko ist für den Einsatz in diesen Anwendungen validiert und weist eine nachgewiesene Leistung in Systemen mit 200 A bis 600 A Dauerstrom auf.

Im Gegensatz zu Standard-Kupferdurchführungen, die für Signal- oder Schwachstromanwendungen geeignet sind, ist unsere Hochstromserie speziell für die thermischen und mechanischen Anforderungen von Stromversorgungssystemen konzipiert. Zenko bietet umfassende Anpassungsmöglichkeiten für einzigartige Hochstromanwendungen – ganz gleich, ob Sie einen speziellen Innendurchmesser für ein Kabel mit großem Durchmesser, eine individuelle Länge für Ihre Sammelschienenanordnung oder eine spezielle Oberflächenbehandlung für Ihre Betriebsumgebung benötigen.

Qualität, die Sie messen können

Jede Hochstrom-Rotkupferbuchse im Werk von Zenko unterliegt dem Qualitätsmanagement nach ISO 9001, und unsere Tests umfassen die Überprüfung der Leitfähigkeit, Dimensionsmessung und Oberflächenqualitätsprüfung. Für Hochstromanwendungen, bei denen ein Ausfall keine Option ist, ist dieses Maß an Rückverfolgbarkeit und Qualitätssicherung wichtig.

Ganz gleich, ob Sie die nächste Generation der Ladeinfrastruktur für Elektrofahrzeuge entwerfen oder ein industrielles Stromverteilungssystem aufrüsten, die Hochstrom-Rotkupferbuchse bietet die Leistung, Zuverlässigkeit und Anpassbarkeit, die Sie benötigen. Kontaktieren Sie noch heute unser Engineering-Team, um Ihre Hochstrom-Verbindungsanforderungen zu besprechen.

Fordern Sie ein Angebot an

Senden Sie Ihre Zeichnungen oder Spezifikationen an Zenko, um ein schnelles, wettbewerbsfähiges Angebot zu erhalten. Muster auf Anfrage erhältlich.

Nicht isolierter Stoßverbinder (Größen können angepasst werden)
							Material:Rotkupfer (C1220/TP2)
ITEN-NR.	Abmessung (mm)						Kabelgröße
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4,05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5,6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1,9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Überzug	Verzinnung, Vernickelung, Oberflächen-Antioxidation
Härte und Zustand	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
Bemerkung:	Akzeptieren Sie Sonderanfertigungen jeder Größe
