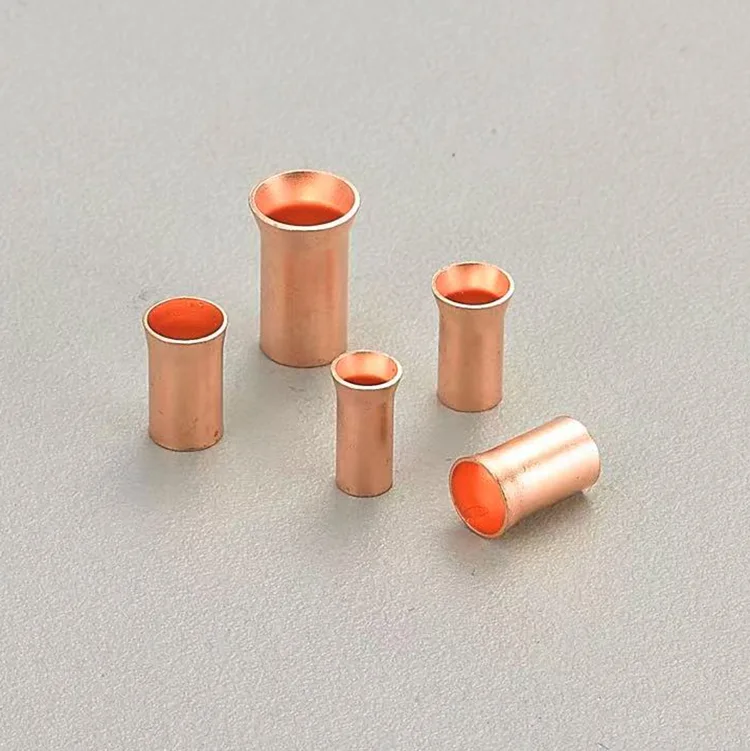

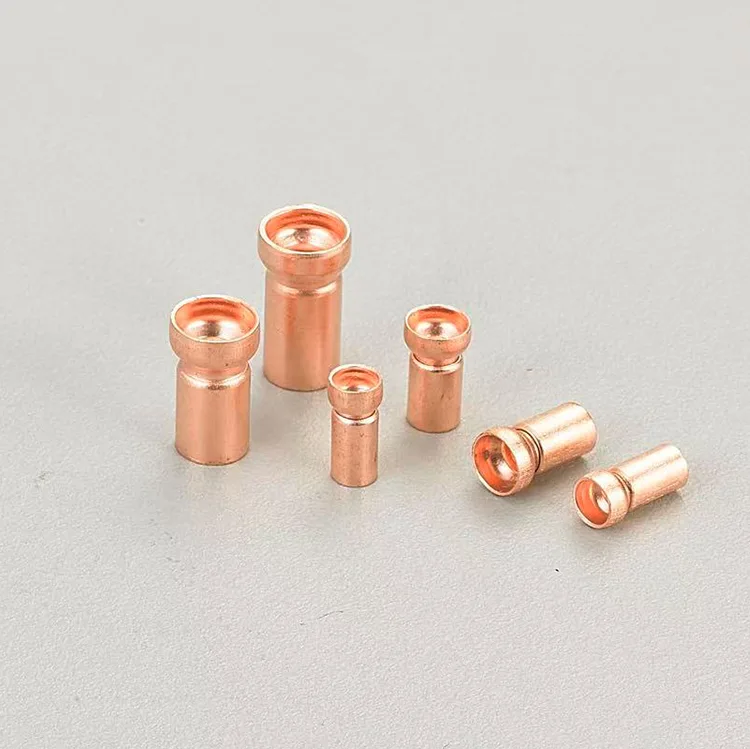

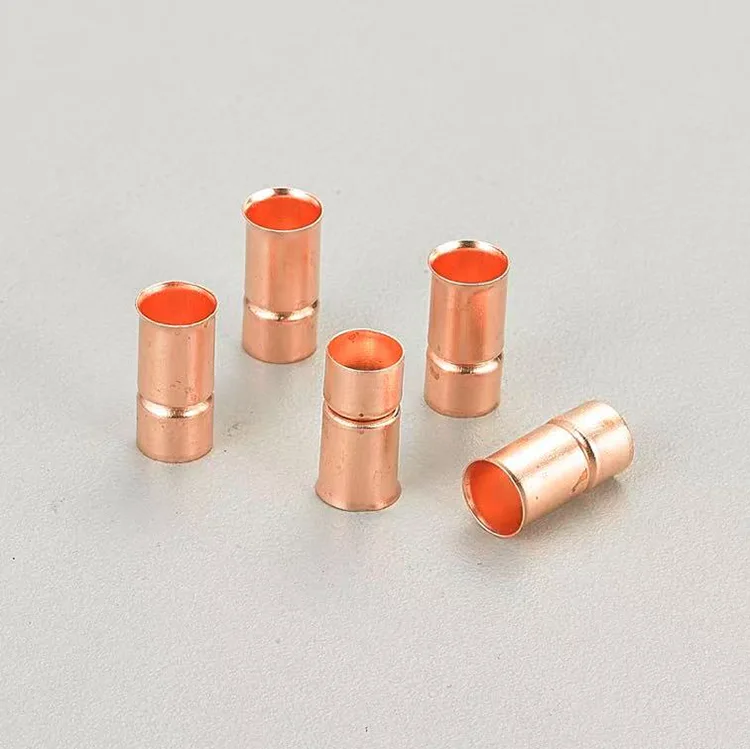

Überzogene rote Kupferbuchse

Während reines T2-Rotkupfer eine hervorragende Massenleitfähigkeit bietet, bestimmt der Oberflächenzustand die tatsächliche Leistung bei Löt- und Kontaktanwendungen. Die hochwertige plattierte rote Kupferbuchse wird von Zenko, einem professionellen Hersteller in China, angeboten. Dies wird durch das Aufbringen einer kontrollierten Galvanisierungsschicht behoben, die die Oberfläche für die beabsichtigte Anwendung optimiert – sei es beim Löten auf einer Leiterplatte, beim Herstellen eines lösbaren Kontakts oder beim Widerstand gegen raue Umgebungsbedingungen.

Der Beschichtungsprozess beginnt mit einer präzisionsgefertigten Kupferbuchse. Vor der Beschichtung wird das Teil einer mehrstufigen Reinigung und Aktivierung unterzogen, um eine gleichmäßige Haftung der Beschichtung zu gewährleisten. Dieser Vorbereitungsschritt ist von entscheidender Bedeutung – eine schlechte Haftung führt zur Blasenbildung oder zum Abblättern der Beschichtung während des Temperaturwechsels, was sowohl die Ästhetik als auch die Leistung beeinträchtigt.

Auswahl der richtigen Beschichtung für Ihre Anwendung

Verzinnung ist der Industriestandard für Lötbarkeit. Eine 3–15 μm dicke Zinnschicht verhindert die Kupferoxidation und sorgt für eine Oberfläche, die sich bei Standard-Reflow-Temperaturen leicht löten lässt. Zenko kontrolliert die Verzinnungsdicke auf ±1 μm und sorgt so für eine gleichbleibende Lötleistung bei Produktionsläufen mit hohen Stückzahlen.

Fertigungsexzellenz bei Zenko

Die Beschichtungslinie von Zenko ist in unsere CNC-Bearbeitungswerkstatt integriert, sodass wir den gesamten Herstellungsprozess vom Rohmaterial bis zur fertigen, plattierten Buchse kontrollieren können. Diese vertikale Integration bedeutet schnellere Durchlaufzeiten, bessere Qualitätskontrolle und die Möglichkeit, kundenspezifische Anforderungen zu erfüllen, die eigenständige Beschichtungsbetriebe nicht effizient bewältigen können.

Jeder plattierten Rotkupferbuchse liegen auf Anfrage eine Messung der Beschichtungsdicke (RFA oder Querschnitt), Ergebnisse von Haftungstests (Biegetest gemäß ASTM B571) und Berichte über Lötbarkeitstests bei. Für Kunden in regulierten Branchen stellen wir außerdem Materialzertifikate und RoHS/REACH-Konformitätsdokumentation zur Verfügung.

Wo plattierte Buchsen Mehrwert bieten

Bei der Leiterplattenmontage lassen sich verzinnte rote Kupferbuchsen reibungslos und zuverlässig löten, wodurch Hohlräume reduziert und die Verbindungszuverlässigkeit verbessert werden. In der HF- und Hochfrequenzelektronik gewährleisten versilberte Buchsen die Signalintegrität, indem sie den Kontaktwiderstand an jedem Verbindungspunkt minimieren. Für Industrie- und Meeresumgebungen sind vernickelte Buchsen korrosionsbeständig und behalten ihre Leistung über Jahre hinweg bei.

Zenko arbeitet direkt mit Konstrukteuren zusammen, um für jede Anwendung die optimale Beschichtungsart und -dicke festzulegen. Unser Ingenieurteam kann Ihre Zeichnungen überprüfen, Alternativen empfehlen, wenn Kosten oder Leistung verbessert werden können, und Muster für Validierungstests bereitstellen. Kontaktieren Sie uns noch heute, um Ihre Anforderungen an verzinnte rote Kupferbuchsen zu besprechen.

Starten Sie Ihre individuelle Bestellung

Senden Sie Ihre Spezifikationen oder Zeichnungen an Zenko für ein schnelles Angebot und eine Mustervereinbarung. Unser Technikteam antwortet in der Regel innerhalb von 24 Stunden mit Empfehlungen und Preisen.

Nicht isolierter Stoßverbinder (Größen können angepasst werden)
							Material:Rotkupfer (C1220/TP2)
ITEN-NR.	Abmessung (mm)						Kabelgröße
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4,05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5,6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1,9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Überzug	Verzinnung, Vernickelung, Oberflächen-Antioxidation
Härte und Zustand	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
Bemerkung:	Akzeptieren Sie Sonderanfertigungen jeder Größe
